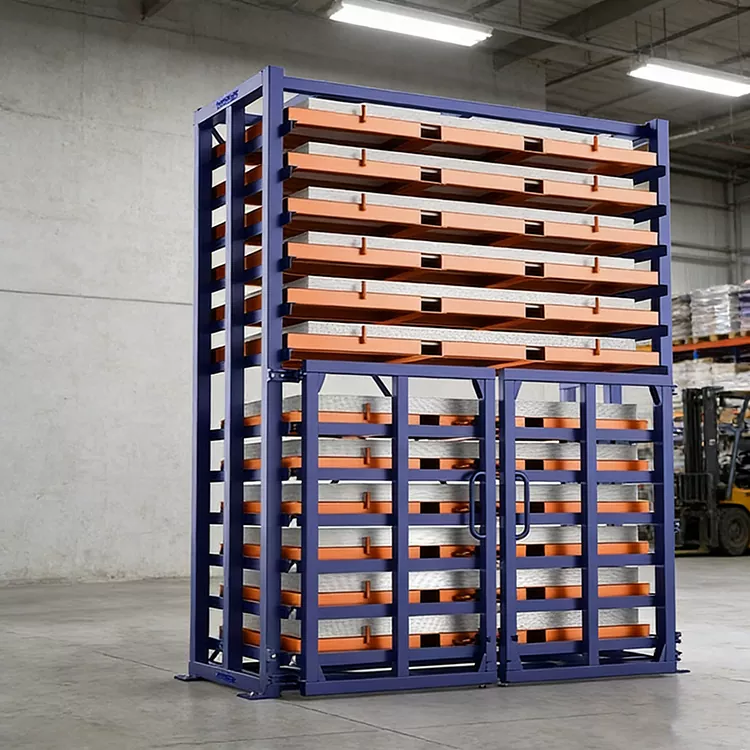

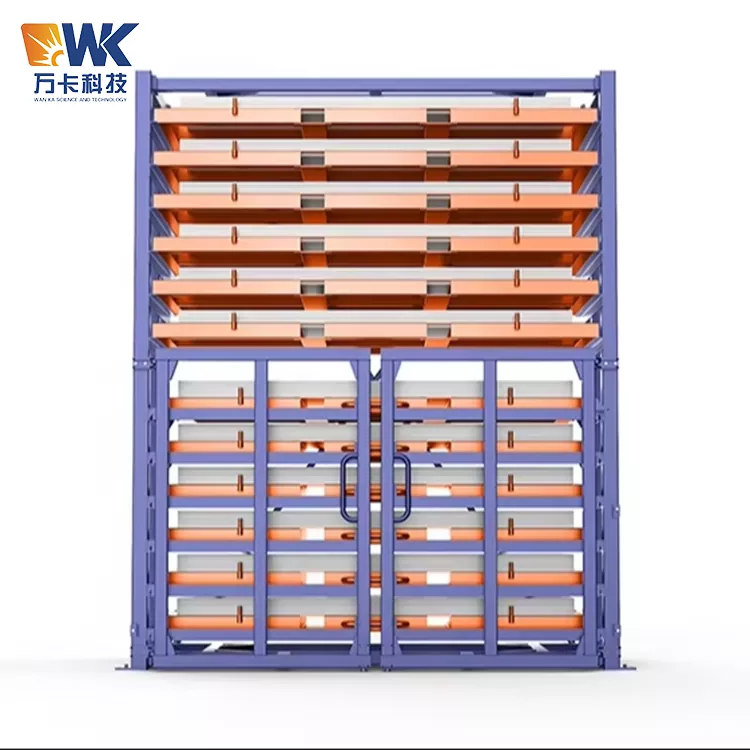

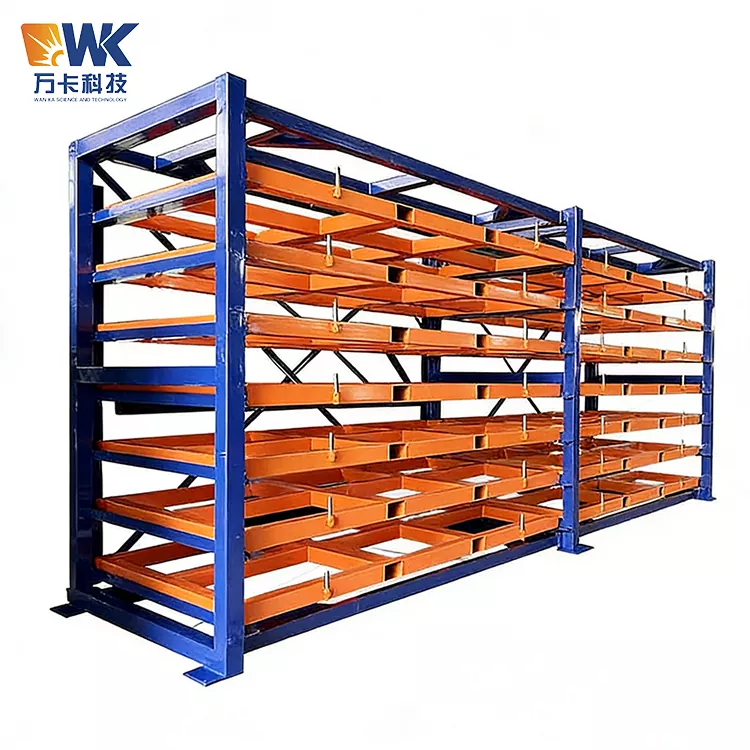

Rack de empilhadeira removível para serviço pesado 1530

O 1530 Heavy Duty Pull Out Forklift Rack é um equipamento de armazenamento resistente desenvolvido pela Jinan Wanka Technology Factory para o armazenamento de placas de grande porte. O 1530 no nome do produto indica que o tamanho da placa aplicável é 1.500 mm por 3.000 mm. O "tipo gaveta" significa que cada camada da prateleira é uma unidade estrutural push-pull separada. O “tipo empilhadeira” indica que esta prateleira foi projetada especificamente para operações de acesso direto por empilhadeiras.

Este produto pertence à série de racks de armazenamento de folhas para empilhadeiras tipo gaveta. Suas funções principais abrangem quatro aspectos. Em primeiro lugar, permite o armazenamento vertical de materiais em folha, convertendo o empilhamento originalmente plano em armazenamento vertical em camadas, reduzindo assim a ocupação do piso. Em segundo lugar, permite o acesso direto da empilhadeira e a recuperação do armazenamento, com a empilhadeira entrando no fundo da gaveta para levantar os materiais em folha sem a necessidade de equipamento de elevação ou manuseio manual. Terceiro, ele oferece suporte ao gerenciamento de armazenamento classificado, onde materiais em folha de diferentes especificações e materiais são armazenados separadamente em camadas, facilitando a rápida verificação e requisição de estoque. Quarto, suporta operação de carga pesada, com uma única camada capaz de transportar uma carga de 2 toneladas, atendendo aos requisitos de armazenamento de chapas pesadas, como chapas de aço, chapas de alumínio e chapas de aço inoxidável.

Em termos simples, este é um equipamento especializado projetado para ajudar as fábricas a resolver problemas como requisitos de grande espaço físico, acesso lento e gerenciamento caótico no armazenamento de materiais em chapa. Este tipo de prateleira é adequado para oficinas de processamento de metal, fábricas de fabricação mecânica e empresas de estrutura de aço que possuem um grande volume de chapas para serem manuseadas e armazenadas.

Principais pontos de venda

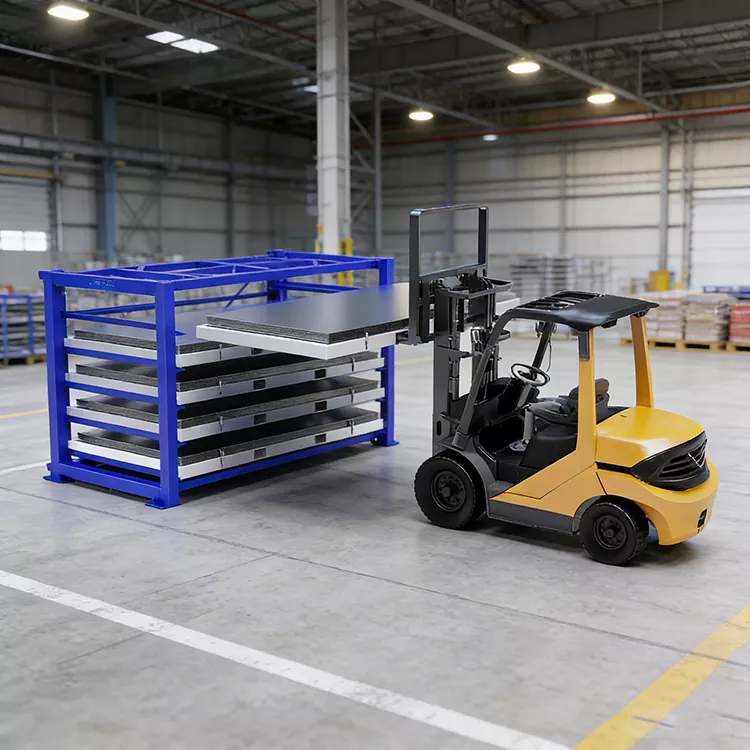

Vantagem 1: Acesso direto por empilhadeira, dobrando a eficiência de armazenamento e recuperação

O armazenamento tradicional de materiais em folha geralmente requer o uso de guindastes, guinchos elétricos ou manuseio manual, o que consome tempo e apresenta riscos à segurança. A estante tipo 1530 possui um orifício de acesso para empilhadeira reservado no fundo de cada gaveta. A empilhadeira pode entrar diretamente na gaveta para levantar e armazenar os materiais em folha. Cada operação de armazenamento ou recuperação não leva mais de um minuto, o que é três vezes mais eficiente que o método de levantamento. Os trabalhadores podem realizar todas as operações sem sair da empilhadeira, reduzindo significativamente a intensidade do trabalho.

Vantagem Dois: Expansão vertical, melhorando significativamente a taxa de utilização do espaço

A altura total das prateleiras é de 3.500 milímetros, com 10 camadas de armazenamento. Cada camada pode ser ajustada em altura entre 50 e 200 milímetros. Com uma área de apenas 4,2 metros quadrados, atinge uma área de armazenamento equivalente a aproximadamente 42 metros quadrados. Em comparação com o método de empilhamento plano, a capacidade de armazenamento da unidade aumenta 5 vezes. Para fábricas de pequeno e médio porte com espaço limitado, isso significa que a capacidade de armazenamento pode ser duplicada sem expandir o prédio da fábrica.

Vantagem 3: Suporte de carga resistente, com um design estruturalmente seguro e confiável

O corpo principal do rack de empilhadeira removível para serviço pesado 1530 é feito de aço de alta resistência Q235B. A seção transversal dos pilares foi otimizada através da análise de elementos finitos e os trilhos-guia são feitos de aço laminado a frio espessado. A carga nominal de camada única é de 2.000 kg. Toda a máquina foi submetida a testes de estabilidade em plena carga, não apresentando deformações ou tremores. Sob condições normais de uso, a vida útil projetada pode chegar a mais de 10 anos. Cada camada da gaveta está equipada com um dispositivo limitador de prevenção de descarrilamento para evitar que a gaveta deslize acidentalmente para fora durante a operação da empilhadeira. A parte inferior das colunas é equipada com furos de fixação de chumbadores, conectando-se firmemente ao solo.

Advantage4: Personalização flexível, adequada para vários cenários

A Tecnologia Wanka oferece personalização completa. O tamanho do material em folha pode ser expandido de 1.500 x 3.000 mm para 2.000 x 4.000 mm. O número de camadas pode ser aumentado até 12 com base na altura do armazém. A capacidade de carga por camada pode ser aumentada para 3 toneladas ou 5 toneladas conforme necessário. A cor pode ser personalizada de acordo com os padrões empresariais VI. Além disso, um sistema elétrico auxiliar push-pull pode ser selecionado para uso opcional para atender a diferentes condições de trabalho.

Advantage5: Simples de operar, sem necessidade de treinamento adicional

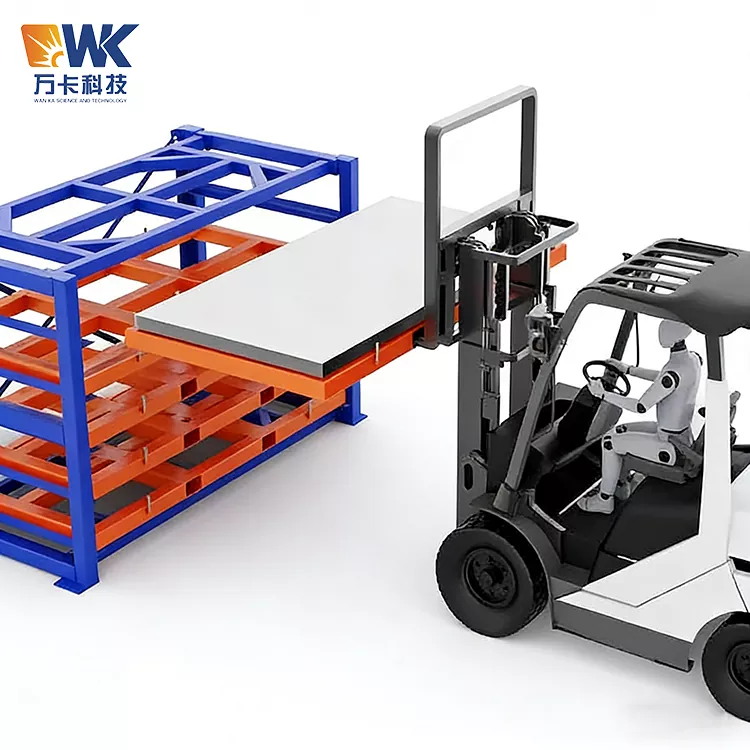

O operador de empilhadeira não precisa aprender nenhuma habilidade operacional especial. Basta alinhar os garfos da empilhadeira com os furos reservados no fundo da gaveta para completar o armazenamento e a retirada. A gaveta desliza suavemente e não é necessária energia adicional. As prateleiras não dependem de energia elétrica ou de ar e podem ser utilizadas normalmente a qualquer momento, com baixíssimo custo de manutenção.

Especificações Técnicas

Tamanho da placa aplicável: 1500 mm x 3000 mm

Carga nominal de camada única: 2.000 kg (2 toneladas)

Número total de andares: 10 andares

Altura disponível da camada de separação: 50 a 200 milímetros (ajustável continuamente)

Dimensões totais (largura x altura x profundidade): 3165 mm x 3500 mm x 1320 mm

Método de movimentação da gaveta: Tipo empilhadeira integrada, com a empilhadeira movendo-se verticalmente para armazenamento e recuperação.

Material principal: aço Q235B

Tratamento de superfície: Pulverização eletrostática seguida de cura em alta temperatura

Cor padrão: Azul RAL5015. Outros números de cores podem ser personalizados.

Peso total da máquina: Aproximadamente 2.800 kg

Espaçamento entre colunas: Projetado de acordo com os requisitos de carga. O padrão é 1.800 milímetros.

Altura do fundo ao solo: 355 milímetros

Altura do piso superior em relação ao solo: Aproximadamente 3.040 a 3.500 milímetros, dependendo do número de andares.

Nota: A cor, tamanho, número de camadas e capacidade de carga do equipamento podem ser personalizados.

Certificação e Garantia de Qualidade

A Wanka Technology segue rigorosamente o sistema de gestão de qualidade ISO9001, implementando controle de qualidade em todo o processo, desde a entrada da matéria-prima até a entrega do produto. As medidas específicas incluem os seguintes seis itens.

Primeiro, o controle de matéria-prima. Para cada lote de aço que entra na fábrica, é fornecido um certificado de material. O pessoal de inspeção realiza verificações aleatórias nas dimensões e na qualidade do material. Todos os lotes que não passarem na inspeção serão devolvidos.

Em segundo lugar, o controle de qualidade da soldagem. Todas as costuras de solda são operadas por soldadores certificados. Após a soldagem, é realizada uma inspeção visual 100%. Os principais cordões de solda tensionados estão sujeitos à inspeção de partículas magnéticas para amostragem aleatória.

Terceiro, controle de precisão dimensional. As dimensões principais de cada prateleira são as seguintes: o comprimento de corte, a posição de perfuração e o erro diagonal geral são todos controlados em ± 2 milímetros.

Quarto, controle de tratamento de superfície. A espessura do revestimento após a pulverização eletrostática não deve ser inferior a 60 micrômetros e passa por tratamento de cura em alta temperatura. Amostras de cada lote de produtos são selecionadas para testes de névoa salina, com duração de teste não inferior a 240 horas, para garantir a capacidade de prevenção de ferrugem.

Quinto, teste de carga. Antes de cada prateleira sair da fábrica, é realizado um teste de carga estática a 120% da carga nominal. Ou seja, uma carga de 2.400 quilos é aplicada em uma única camada, e é considerada qualificada se não houver deformação permanente após 24 horas.

Sexto, inspeção de fábrica. Cada prateleira vem com um relatório de inspeção, que inclui registros de verificação de tamanho, aparência da soldagem, espessura do revestimento e testes de carga.

Vantagens comparativas sobre os concorrentes e por que nos escolher

Comparação com prateleiras comuns

Em termos de métodos de acesso, as prateleiras comuns utilizam principalmente içamento ou manuseio manual, o que é demorado e requer equipamentos auxiliares. Nosso rack de empilhadeira removível para serviço pesado 1530 adota o método de acesso direto da empilhadeira, permitindo que a empilhadeira carregue e descarregue diretamente sem a necessidade de içamento.

Em termos de utilização do espaço, as prateleiras comuns são, em sua maioria, empilhamento plano ou prateleiras simples em camadas, que ocupam uma grande área e desperdiçam uma quantidade significativa de espaço vertical. A prateleira tipo 1530 da Wanka Technology adota uma estrutura de gaveta tridimensional em camadas, economizando mais de 50% do espaço.

Em termos de capacidade de personalização, as prateleiras comuns geralmente oferecem apenas especificações fixas e não podem ser adaptadas a materiais não padronizados. A tecnologia WanKai suporta personalização completa de parâmetros de tamanho do material, contagem de camadas, capacidade de carga e cor.

Em termos de design de segurança, as prateleiras comuns carecem de dispositivos antiderrapantes e de fixação na base, o que significa que existe o risco de as gavetas deslizarem para fora ou de toda a prateleira tombar. A Tecnologia Wanka é equipada com dispositivos limitadores antiderrapantes e parafusos de base para fixação, resultando em maior nível de segurança.

Em termos de ciclo de produção, o prazo de entrega para fabricantes de prateleiras comuns é geralmente de 45 a 60 dias. O prazo de entrega padrão da Wanka Technology é de 30 dias, e o prazo de entrega para personalização profunda não excede 40 dias.

Em termos de serviço pós-venda, a maioria dos fabricantes de prateleiras comuns não oferece serviços de instalação ou fornece apenas suporte limitado. A Wanka Technology oferece projeto de esquema, medição no local, instalação e comissionamento, treinamento operacional, garantia de um ano e fornecimento vitalício de peças de reposição.

Por que escolher a Tecnologia Wanka

Primeiro, 17 anos de experiência no setor. A Wanka Technology foi fundada em 2007 e se concentra em equipamentos de armazenamento inteligentes, atendendo a mais de 1.000 empresas tanto no país quanto no exterior.

Em segundo lugar, temos a nossa própria base de produção. A fábrica ocupa uma área de mais de 10.000 metros quadrados e é um dos principais fabricantes de equipamentos de armazenamento na região de Shandong.

Em terceiro lugar, serviço centralizado. Desde o projeto do esquema de pré-venda até a produção e entrega durante a venda e até a instalação e manutenção pós-venda, os clientes não precisam interagir com vários fornecedores.

Quarto, temos uma vasta experiência em exportação. Nossos produtos foram exportados para países como Coreia do Sul, Vietnã, Indonésia e Rússia. Podemos fornecer embalagens e certificações que atendam aos padrões internacionais.

Quinto, a base de clientes é de alta qualidade. Fornecemos equipamentos de armazenamento para empresas conhecidas, como China FAW, Shandong Iron and Steel e BYD Automobile, e possuímos a capacidade de atender clientes em grande escala.

Pós-venda e serviços

A Wanka Technology fornece serviços pós-venda de ciclo de vida completo para as prateleiras de empilhadeiras de gavetas para serviço pesado 1530. Os detalhes são os seguintes.

Serviço de pré-venda

Os clientes podem entrar em contato com os engenheiros de vendas por telefone ou online. A Wanka Technology oferece o seguinte suporte de pré-venda. Eles fornecem informações sobre dimensões do armazém, especificações de materiais em folha, frequência de acesso, projeto de esquema livre e uma planta baixa e desenho de efeito 3D com base nos resultados da medição. Orçamentos gratuitos estão disponíveis, e uma planilha de cotação formal e uma explicação do período de entrega são fornecidas com base nos parâmetros personalizados.

Serviço de pré-venda

Após a assinatura do contrato, a Wanka Technology entrou na fase de produção. O ciclo de produção dura de 25 a 30 dias. Durante o processo de produção, os clientes podem verificar o andamento a qualquer momento. Antes do envio, fotos do produto e relatórios de inspeção serão fornecidos para confirmação do cliente. A embalagem utiliza um método de embrulho de filme, filme bolha e reforço de moldura de madeira para garantir a segurança do transporte. O método de entrega é entrega direta em veículo ou entrega logística na fábrica. Para exportações, são utilizadas caixas de madeira padrão para embalagem.

Serviço de instalação

A Wanka Technology fornece serviços de orientação de instalação remota para clientes estrangeiros.

Ao enviar, os documentos que acompanham incluem manuais, diagramas e vídeos de instalação em chinês e inglês. Após a entrega, o cliente entra em contato com o engenheiro via WeChat ou WhatsApp para confirmar o site e as ferramentas. O processo de instalação é monitorado remotamente em quatro etapas: fixação do pilar, instalação da viga, depuração do trilho-guia e teste de limite. Após a conclusão, são realizados três testes de aceitação: push-pull sem carga, armazenamento e recuperação com carga total e dispositivo de segurança. O treinamento dura aproximadamente 1 hora, incluindo pontos-chave da operação e inspeções diárias. Problemas complexos podem ser gravados como vídeos de solução ou coordenados com prestadores de serviços locais. Os clientes são obrigados a trazer suas próprias ferramentas, como furadeiras de impacto, réguas de nível, fitas métricas e chaves inglesas. Este serviço foi aplicado com sucesso em países como Coreia do Sul, Vietname, Indonésia e Rússia.

Serviço pós-venda

Toda a máquina está coberta por uma garantia de 12 meses, contados a partir da data de instalação. Dentro do período de garantia, para danos não humanos a componentes estruturais, trilhos-guia, dispositivos de limite, etc., a WanKai Technology fornecerá reparo ou substituição gratuita. Após o período de garantia, será fornecido o fornecimento vitalício de peças de reposição, sendo pago apenas o custo dos materiais e despesas de transporte. O tempo de resposta para o serviço pós-venda é de 2 horas por telefone nos dias úteis na província de Shandong e de 48 horas para serviço no local na província. Para as demais regiões será negociado em função da distância.

Guia do usuário

A Wanka Technology oferece download de instruções de instalação em PDF e vídeos de orientação de instalação. O conteúdo do vídeo inclui etapas de montagem das prateleiras, métodos de fixação dos chumbadores, procedimentos de ajuste das guias das gavetas, normas de funcionamento para acesso de empilhadeiras, itens de inspeção diária e dicas de manutenção.

Perguntas frequentes

Pergunta: Que tipos de placas o rack de empilhadeira removível 1530 para serviço pesado pode ser usado para armazenar?

Resposta: É adequado para armazenar materiais planos duros, como placas de aço, placas de aço inoxidável, placas de alumínio, placas de cobre, placas compostas e placas de madeira. Desde que o tamanho das placas esteja entre 1.500 mm por 3.000 mm e não haja limite de espessura, todas elas podem ser armazenadas. Diferentes tipos de placas podem ser armazenados em camadas separadas para evitar confusão.

Pergunta: Este tipo de prateleira pode ser utilizado com qualquer empilhadeira?

Answer: Esta prateleira foi projetada especificamente para empilhadeiras e deve ser usada em conjunto com uma empilhadeira. Caso a fábrica atualmente não possua empilhadeira, é recomendável adquirir a série de racks elétricos para armazenamento de folhas tipo gaveta da Wankai Technology. Esta série aciona a entrada e saída das gavetas através de um sistema eletromecânico, eliminando a necessidade de empilhadeira.

Question: A altura do piso pode ser ajustada?

Resposta: Sim. A altura de cada camada pode ser ajustada continuamente na faixa de 50 a 200 milímetros. O cliente pode definir a altura de cada camada de forma flexível de acordo com a espessura das placas a serem armazenadas. O método de ajuste consiste em afrouxar os parafusos de fixação do trilho-guia, mover a posição do trilho-guia e, em seguida, reapertá-lo.

Pergunta: As prateleiras precisam ser fixadas com chumbadores no chão?

Resposta: É altamente recomendável usar chumbadores para fixação. Embora a prateleira pese aproximadamente 2,8 toneladas, quando a empilhadeira entrar ou sair das gavetas, haverá forças de impacto horizontais. Com a fixação, a segurança absoluta pode ser garantida. A Wanka Technology fornece um conjunto completo de chumbadores e desenhos de perfuração e posicionamento.

Pergunta: Quanto tempo dura o prazo de entrega das prateleiras customizadas?

Resposta: As especificações padrão são entregues em 30 dias. Para tamanhos fora do padrão, cores especiais ou personalização profunda com maior capacidade de carga, o prazo de entrega é de aproximadamente 35 a 40 dias. A data exata de entrega será a estipulada no contrato.

Pergunta: Quanto tempo dura o período de garantia? O que inclui a cobertura da garantia?

Resposta: O período de garantia é de 12 meses, contados a partir da data de instalação. A cobertura da garantia inclui componentes estruturais como colunas, vigas, trilhos-guia, caixilhos de gavetas e dispositivos de limite. Não inclui danos causados ​​por uso indevido, sobrecarga, impactos externos ou modificações não autorizadas.

Pergunta: O que deve ser feito se houver algum problema durante o período de garantia?

Resposta: Após ligar para a linha direta de atendimento pós-venda, o engenheiro técnico responderá por telefone em até 2 horas. Para clientes na província de Shandong, a inspeção e o reparo no local serão realizados dentro de 48 horas. Para clientes fora da província, eles podem receber orientação remota por vídeo ou negociar o horário no local com base na situação. Se for confirmado que é um problema de qualidade, será fornecido reparo gratuito ou substituição de peças.

Pergunta: Você pode fornecer faturas especiais de IVA?

Resposta: Podem ser emitidas faturas especiais de imposto sobre valor agregado de 13%.

Question: Podemos comprar um conjunto de prateleiras? Existe uma quantidade mínima de pedido?

Resposta: Não há exigência de quantidade mínima de pedido. Um único grupo pode fazer um pedido. Para grupos múltiplos, será oferecido um desconto no preço unitário. A taxa de desconto específica pode ser confirmada entrando em contato com o gerente de vendas.

Question: As prateleiras tombarão? É seguro?

Resposta: A parte inferior das prateleiras é fixada ao solo por meio de chumbadores. Cada gaveta está equipada com um dispositivo limite de prevenção de descarrilamento. O produto passou por testes de estabilidade em plena carga antes de sair da fábrica. Sob instalação adequada e condições normais de uso, as prateleiras não tombarão e são seguras e confiáveis.

Pergunta: A embalagem é adequada para exportação marítima?

Resposta: Sim, é adequado. A exportação utiliza caixas de madeira padrão para embalagem, com materiais de amortecimento em seu interior para resistir a vibrações e empilhamento durante o transporte. A WanKai Technology concluiu vários pedidos de exportação e pode fornecer soluções de embalagem que atendem aos padrões internacionais de transporte.

Pergunta: A instalação exige que o cliente prepare alguma coisa com antecedência?

Resposta: O cliente deve preparar previamente o local de instalação, garantindo que o terreno seja plano e de concreto. É necessária assistência de empilhadeira para descarga. Se forem necessários chumbadores, o cliente deverá confirmar antecipadamente que não há cabos ou tubos abaixo do solo.

Pergunta: As prateleiras podem ser utilizadas para armazenar tubos ou perfis?

Resposta: Sim. Além dos materiais em folha, esta prateleira também pode armazenar materiais para tubos, aço quadrado, canal de aço, cantoneiras de aço e outros itens de formato longo. Recomenda-se armazenar materiais semelhantes na mesma camada e adicionar divisórias nas gavetas para evitar que rolem.

Pergunta: Como posso obter a cotação?

Resposta: Entre em contato com +86 131-7302-8359 ou +86 159-4970-8933 (via WhatsApp e WeChat) e envie um e-mail: Quinlee@wankametal.com ou Eric@wankametal.com para fornecer o tamanho de folha necessário, requisitos de carga de camada única, número de camadas e preferências de cores. O engenheiro de vendas emitirá uma cotação formal dentro de 1 dia útil.
