Carregador de pórtico de alta eficiência para fabricação automatizada

Compreendendo o carregador de pórtico na fabricação moderna

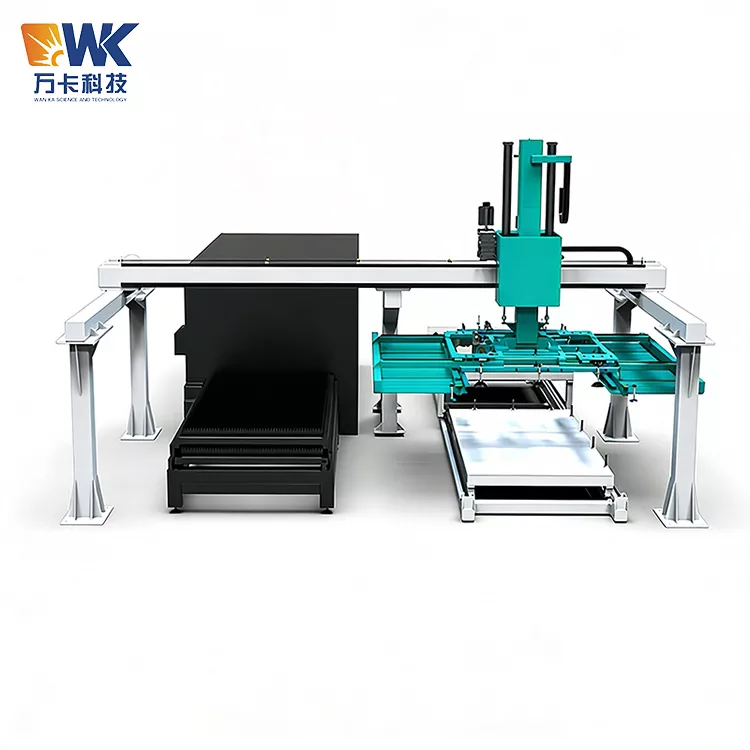

No atual ambiente de produção de alta velocidade, a automação não é mais um luxo, mas um requisito fundamental para manter a vantagem competitiva. Um carregador de pórtico é um sistema robótico de manuseio de materiais projetado para automatizar a carga e descarga de máquinas CNC, tornos, retificadoras e outros equipamentos de produção. Ele usa uma estrutura de viga suspensa para mover peças ao longo dos eixos X, Y e Z, oferecendo tempos de ciclo rápidos, repetibilidade excepcional e um tamanho compacto em comparação com robôs articulados. Wanka tem estado na vanguarda do desenvolvimento de soluções inteligentes de carregadores de pórtico que se integram perfeitamente às linhas de produção existentes, reduzindo o tempo ocioso e maximizando a utilização do fuso.

Os sistemas de carregador de pórtico da Wanka são projetados para oferecer versatilidade. Eles lidam com peças tipo eixo, componentes tipo disco e formas irregulares pesando de alguns gramas até várias centenas de quilogramas. O design modular significa que o sistema pode ser configurado com braços telescópicos de feixe único, feixe duplo ou de alta velocidade. Essa flexibilidade permite que os fabricantes automatizem a produção de pequenos lotes ou a produção em massa de grandes volumes com igual eficiência. Como a carregadeira opera acima da máquina, ela conserva um espaço valioso e mantém a área de trabalho livre de obstáculos.

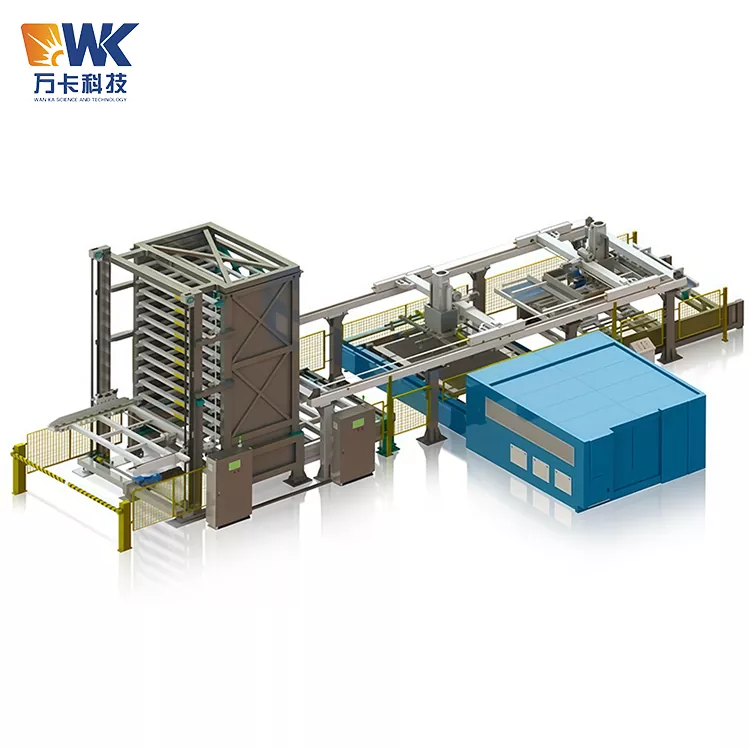

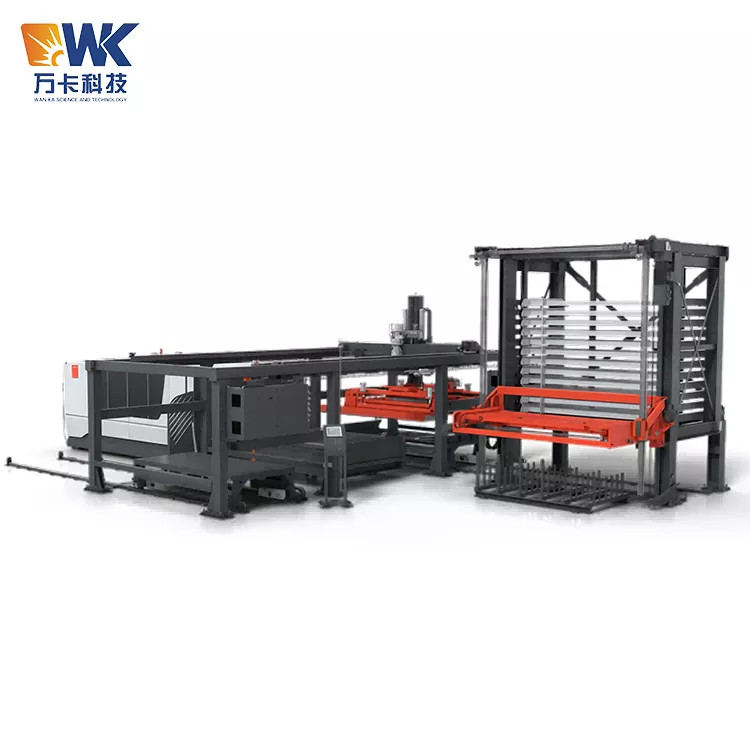

Nossa série de carregadores de pórtico inclui produtos comoCarregador de pórtico 1325eCarregador de pórtico 1530, etc.

Componentes principais e princípio operacional

Um carregador de pórtico Wanka padrão consiste em uma estrutura de viga de aço rígida, um eixo de elevação vertical, um eixo transversal horizontal, um sistema de garra e um gabinete de controle inteligente. O feixe horizontal viaja ao longo de guias lineares de precisão acionadas por servomotores e acionamentos por cremalheira e pinhão ou por correia. O braço vertical carrega a pinça para dentro da máquina-ferramenta, pega a peça acabada, retrai-a e entrega-a a um transportador ou estação intermediária antes de carregar uma nova peça bruta. Todos os movimentos são sincronizados através de um controlador de movimento que se comunica com o sistema CNC através de protocolos padrão como Profinet, EtherCAT ou Modbus.

A tecnologia da pinça é adaptada à geometria da peça. A Wanka oferece pinças paralelas pneumáticas, pinças centradas de três mandíbulas, pinças magnéticas para peças ferrosas e unidades de fixação internas ou externas personalizadas. A troca entre tipos de peças é rápida – geralmente uma simples mudança de programa e troca de pinça executada em menos de cinco minutos. Um sensor de detecção de peças integrado confirma a coleta bem-sucedida e evita falhas, protegendo tanto a carregadeira quanto a cara máquina CNC.
