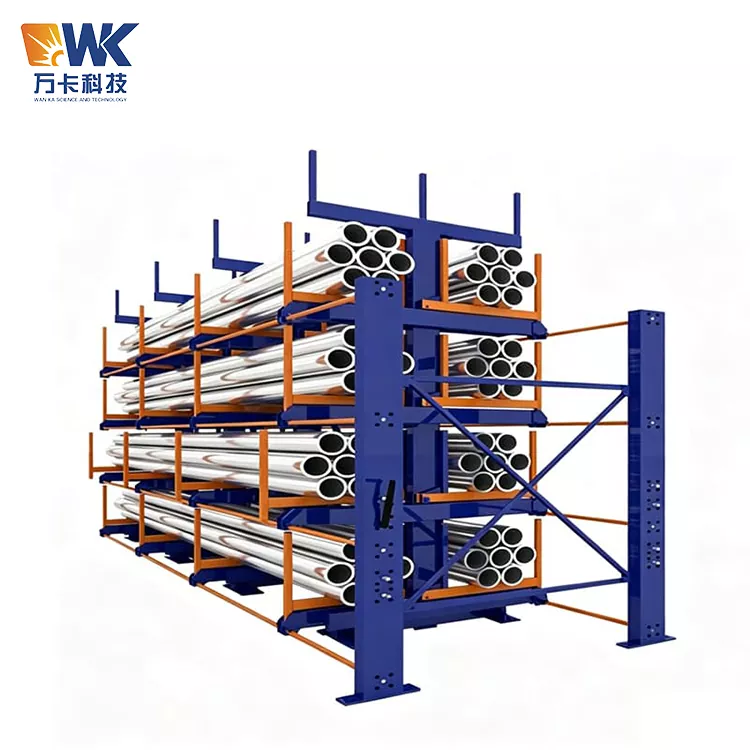

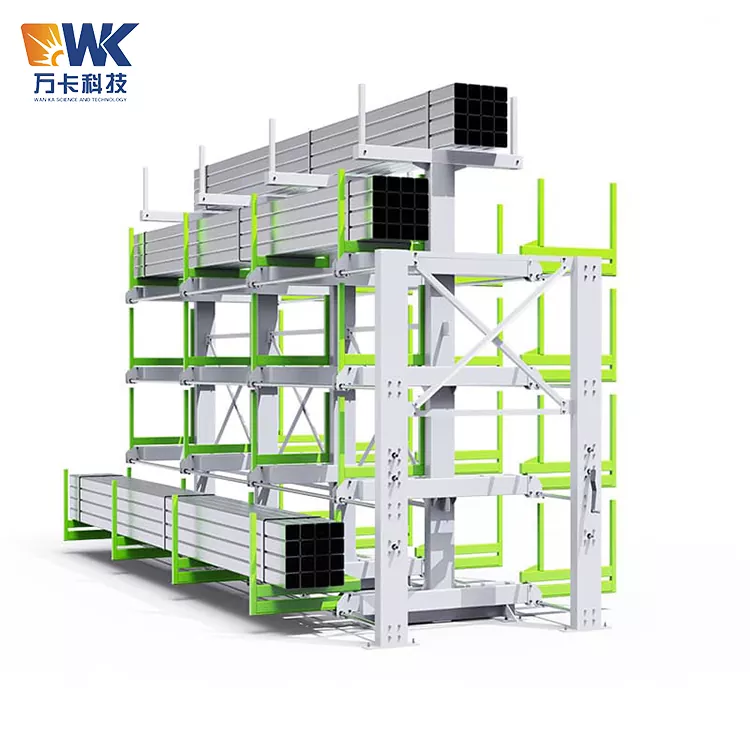

90 Armazém de Perfil Manual

O Armazém de Perfil Manual 90 fornecido pela Wanka Factory pertence à categoria de estantes manuais para serviços pesados. É diferente dos racks de armazenamento de perfis elétricos. Todo o sistema de operação é acionado por uma engrenagem helicoidal de manivela e estrutura de roda helicoidal para movimentar a cremalheira e a haste do parafuso, conseguindo o movimento telescópico do cantilever. Todo o processo não requer conexão a linhas de energia externas. Não há componentes de controle elétrico e não há risco de incêndio no circuito. É a solução de armazenamento vertical preferida para oficinas à prova de explosão, áreas de fábrica sem pontos de fornecimento de energia estáveis ​​e cenários de extração de materiais de baixa frequência.

Princípio de operação e experiência de operação homem-máquina

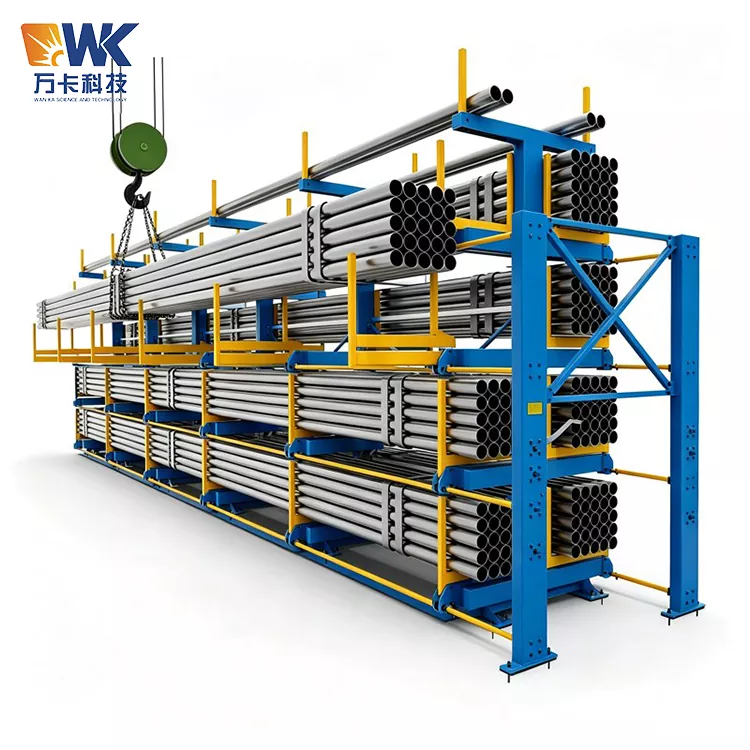

Toda a extensão telescópica e potência de retração de todo o sistema de estantes é fornecida por acionamento manual. O equipamento é equipado com mecanismo de manivela com relação de transmissão de 1:60. O operador só precisa aplicar uma força manual convencional de cerca de 150N para girar facilmente o volante externo. A potência é amplificada por um redutor de engrenagem helicoidal e depois transmitida ao par de transmissão da cremalheira, fazendo com que o cantilever se estenda suavemente de 900 mm a 1200 mm. O perfil de 9 metros de comprimento seguirá o cantilever para se mover dentro do canal de operação. A equipe pode concluir diretamente as tarefas de recuperação e carregamento de materiais usando empilhadeiras e caminhões guindaste. Após a conclusão da operação de armazenamento e recuperação de material, a inversão do volante pode retrair o cantilever para sua posição original.

A estrutura de transmissão puramente mecânica opera suavemente com baixa probabilidade de emperramento. Operações diárias simples podem permitir dominá-lo. Não há problemas comuns, como falha do sistema de controle eletrônico ou falhas no motor. O equipamento geral tem uma taxa de falhas inerente extremamente baixa e um limite de manutenção pós-operação significativamente reduzido.

Embalagem e envio - Plano de transporte para o rack de armazenamento de perfil com manivela tipo 90

Devido ao grande tamanho e peso do tipo 90, são necessárias embalagens especiais e design logístico.

- Embalagem separada:colunas verticais (cada uma com aproximadamente 3,4 metros de comprimento), cantilevers (cada uma com aproximadamente 1,8 metros de comprimento, 5-6 no total), base, conjunto redutor de manivela, cremalheira e fixadores são embalados separadamente. Os cantilevers são agrupados com tiras de aço e agrupados. Cada camada é acolchoada com placas de espuma para evitar choques. Todos os componentes de aço são pulverizados com óleo antiferrugem e depois envoltos em filme stretch.

- Embalagem em caixa de madeira:o mecanismo de manivela, redutor, pequenas peças são colocadas em uma caixa de madeira compensada não tratada com agrotóxicos (dimensões 1,2×0,8×0,6 metros), com sacos impermeáveis ​​e dessecantes em seu interior. A caixa de madeira é pintada com rótulos “frágeis” e “para cima” na parte externa.

- Método de envio:no mercado interno, são utilizados caminhões-plataforma de 17,5 metros. Uma única unidade do tipo unilateral pode ser transportada, enquanto uma do tipo dupla face requer 2 caminhões ou em lotes. O peso total da mercadoria é de aproximadamente 2 toneladas (incluindo embalagem), e o prazo logístico de entrega é de 3 a 7 dias (dependendo da distância). O rastreamento GPS completo é fornecido.

- Recibo do cliente:Verifique se há algum dano na caixa de madeira e qualquer deformação ou ferrugem óbvia nas peças de aço antes de assinar a entrega. Se houver algum problema, tire fotos e entre em contato conosco dentro de 48 horas para reclamação. Após desembalar, conte cada item um por um na lista de embalagem e relate quaisquer peças faltantes dentro de 24 horas.

Perguntas frequentes

Pergunta 1: O 90 Manual Profile Warehous pode armazenar perfis de 9,5 metros de comprimento?

Answer: O design padrão é de 9 metros. Além disso, a resistência do cantilever é insuficiente. Se você precisar de 9,5 metros, escolha um armazém de perfis manual personalizado (com cantilever estendido e maior espessura de parede).

Pergunta 2: Operar manualmente a máquina de 5 toneladas será muito cansativo? As trabalhadoras podem operá-lo?

Resposta: A força manual é de aproximadamente 150N, o que equivale a levantar um objeto de 15 quilos. Os homens podem lidar com isso facilmente, e trabalhadoras fisicamente aptas também podem operá-lo. Se quiser ser mais eficiente, pode optar por uma relação de velocidade de 1:80 (customizada), reduzindo a força manual para 110N, mas aumentando o número de rotações.

Pergunta 3: Por que usar engrenagem e cremalheira em vez de transmissão por corrente?

Resposta: A engrenagem e a cremalheira têm maior capacidade de carga, são mais resistentes ao desgaste e não apresentam problemas de folga da corrente. O módulo de engrenagem da unidade de armazenamento de perfil manual estilo 90 chega a 8, e o rack é embutido na parte inferior do cantilever, proporcionando boa proteção.

Pergunta 4: Pode ser instalado ao ar livre em área aberta?

Answer: Modelos externos personalizados estão disponíveis. Principais mudanças: Capas de chuva de aço inoxidável são adicionadas ao volante e ao redutor, os dentes da engrenagem e a cremalheira são revestidos com graxa lubrificante resistente às intempéries e todos os parafusos são tratados com Dacromet. Recomenda-se construir uma cobertura simples para prolongar a vida útil.

Pergunta 5: Quero instalar um motor elétrico no futuro para torná-lo elétrico. Isso é viável?

Resposta: As estruturas de transmissão do tipo manual e do tipo elétrico são diferentes (o tipo manual utiliza engrenagem helicoidal e roda helicoidal, enquanto o tipo elétrico requer motor redutor de velocidade e embreagem). A modificação é muito difícil e o custo é quase o mesmo de comprar uma máquina nova. Recomenda-se determinar o modo de energia antes de comprar.

Pergunta 6: A prateleira de 9 metros de comprimento irá tombar?

Resposta: A largura da base é de 1,55 metros (de um lado), e a profundidade chega a 9,5 metros (incluindo a margem de extensão), e os chumbadores são fixados ao solo. Após cálculo anti-tombamento, na condição mais desfavorável (todos os cantilevers totalmente carregados e estendidos), o fator de segurança é superior a 1,8. Desde que os chumbadores sejam instalados de acordo com os desenhos, não haverá risco de tombamento.

Pergunta 7: As engrenagens podem ser substituídas gratuitamente se se desgastarem durante o período de garantia?

Resposta: Dentro de 12 meses, se houver desgaste severo devido ao uso normal (se a espessura do dente diminuir mais de 20%), eles poderão ser substituídos gratuitamente. Danos causados ​​por falta de óleo ou entrada de objetos estranhos não são cobertos pela garantia. Portanto, lubrifique-os regularmente de acordo com o manual.

Pergunta 8: Quanto tempo dura o prazo de entrega?

Resposta: A unidade de armazenamento de perfil manual estilo 90 é de tamanho padrão (não comprimento personalizado). O ciclo de produção é de aproximadamente 20 dias úteis. Se forem necessárias cores especiais ou recursos opcionais, serão adicionados 5 dias adicionais.

Pergunta 9: Você pode fornecer serviços de exportação no exterior?

Resposta: Sim, podemos. Exportamos para países como Rússia, Vietnã e Indonésia. Oferecemos embalagens de exportação, certificados de fumigação e certificados de origem. As taxas de envio serão cotadas separadamente.

Confiança do cliente e endosso da marca

A Wanka Technology construiu uma forte reputação no setor de racks de perfis manuais.

- Casos de exportação:Em 2023, exportou 6 racks de perfis manuais do tipo 90 para uma determinada empresa comercial de tubos de aço na Rússia, para armazenamento de tubos de aço de 9 metros usados ​​na região da Sibéria. O mecanismo manual do equipamento permaneceu suave mesmo em um ambiente de -40°C.

- Clientes colaborativos (parciais):Tianjin CIMC Container (para armazenar vigas inferiores de contêineres de 9 metros), Shanghai Baoye Group (armazém temporário em canteiros de obras), Shandong Mo Long Petroleum Machinery (para armazenar tubulações de petróleo). A taxa de compra repetida excedeu 65%.

- Força de fábrica:10.000 metros quadrados de espaço de fábrica, corte a plasma CNC, linha de soldagem robótica, sala de jateamento em grande escala, linha de pulverização automática. Com 200 funcionários, incluindo 15 técnicos especializados em produtos manuais.

- Cotação do cliente:"O equipamento de armazenamento manual tipo 90 é o equipamento de armazenamento mais durável que já compramos. Ele foi usado por três anos sem problemas. Anteriormente, comprávamos de outras empresas por um preço mais baixo e o cantilever dobrava em menos de um ano." - Gerente Zhang de uma determinada estação de aluguel de tubos de aço em Cangzhou, província de Hebei.

Bem-vindo ao agendar uma visita à fábrica.

Experiência real de uso - Feedback de um cliente em Chengdu, província de Sichuan

"Somos uma pequena fábrica de processamento de estruturas de aço, produzindo principalmente quilhas de aço leve de 9 metros de comprimento. Nosso prédio de fábrica é antigo e não tem eletricidade trifásica. Não queremos gastar dinheiro com fiação. Compramos o armazém de perfil manual Wanka 90. No início, estávamos preocupados que não fosse estável, mas depois de tentar, descobrimos que é muito fácil de operar. Armazenamos e recuperamos cerca de dez vezes por dia e não nos sentimos nem um pouco cansados. Além disso, essa coisa não necessita de qualquer manutenção, o que é muito mais cómodo do que as elétricas. Agora a oficina está limpa e segura, e até os clientes que a visitam dão sinal positivo." — Sr. Li, diretor de fábrica de uma empresa de estruturas metálicas em Chengdu, província de Sichuan.
