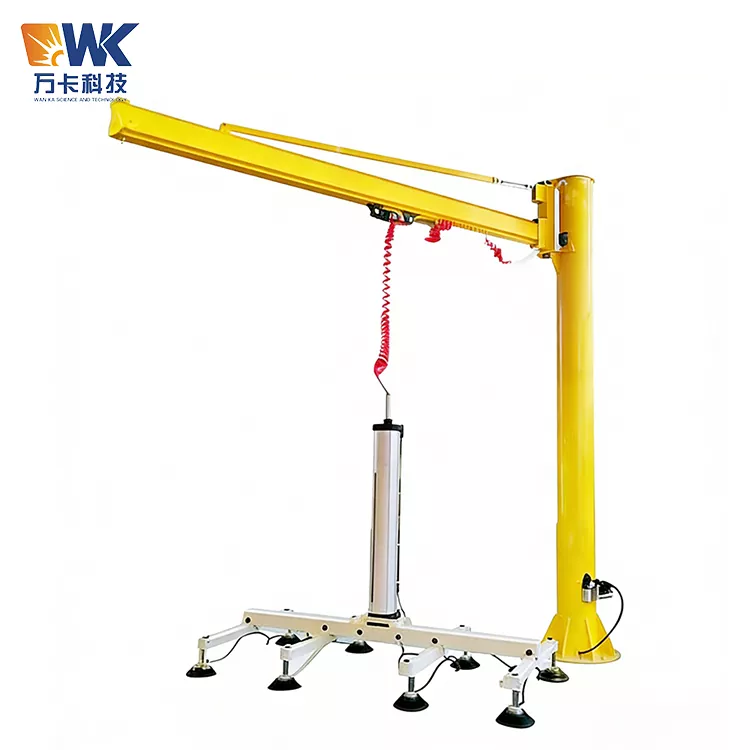

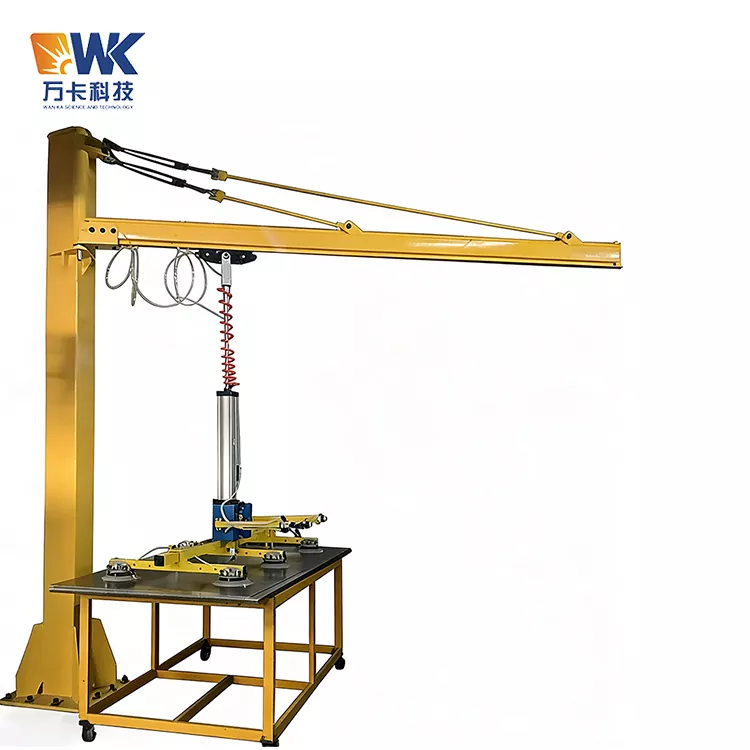

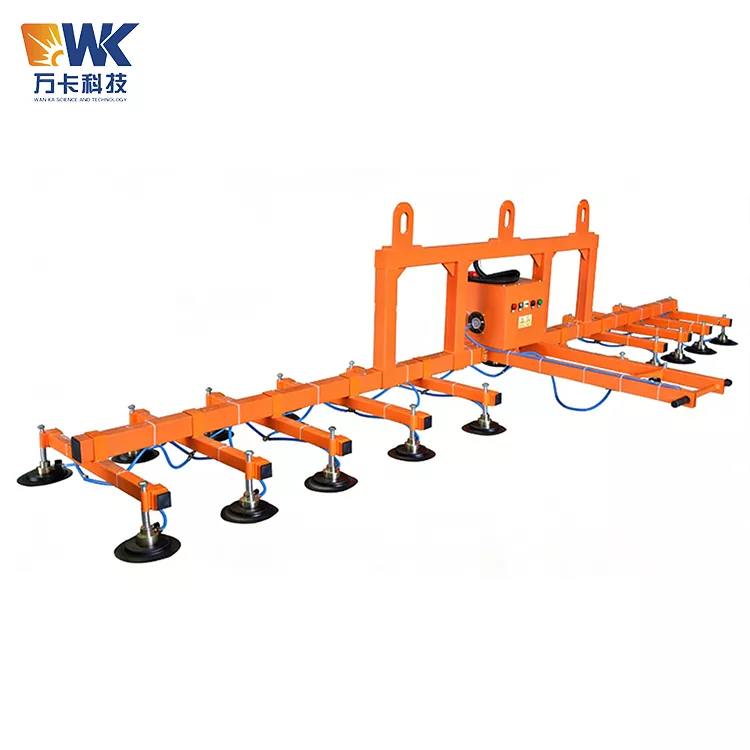

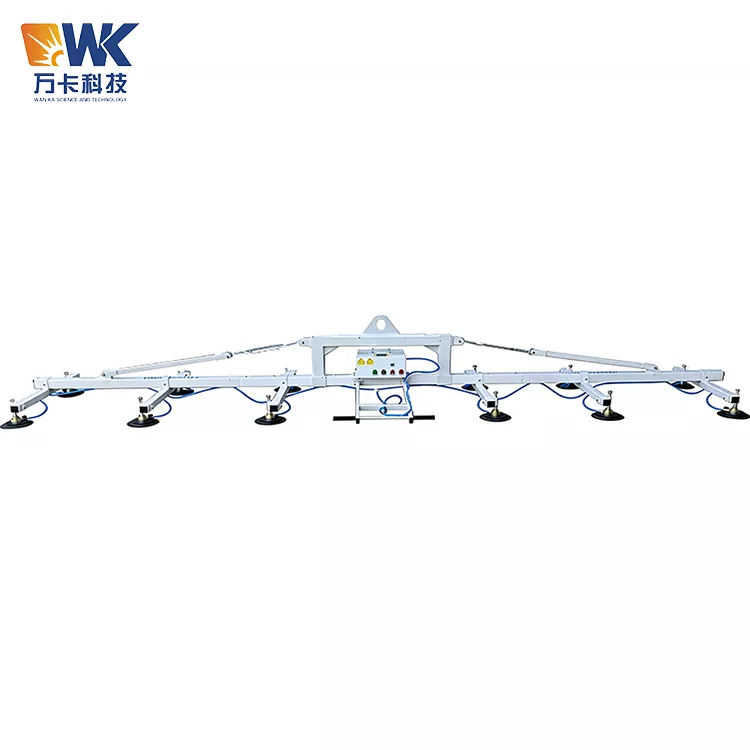

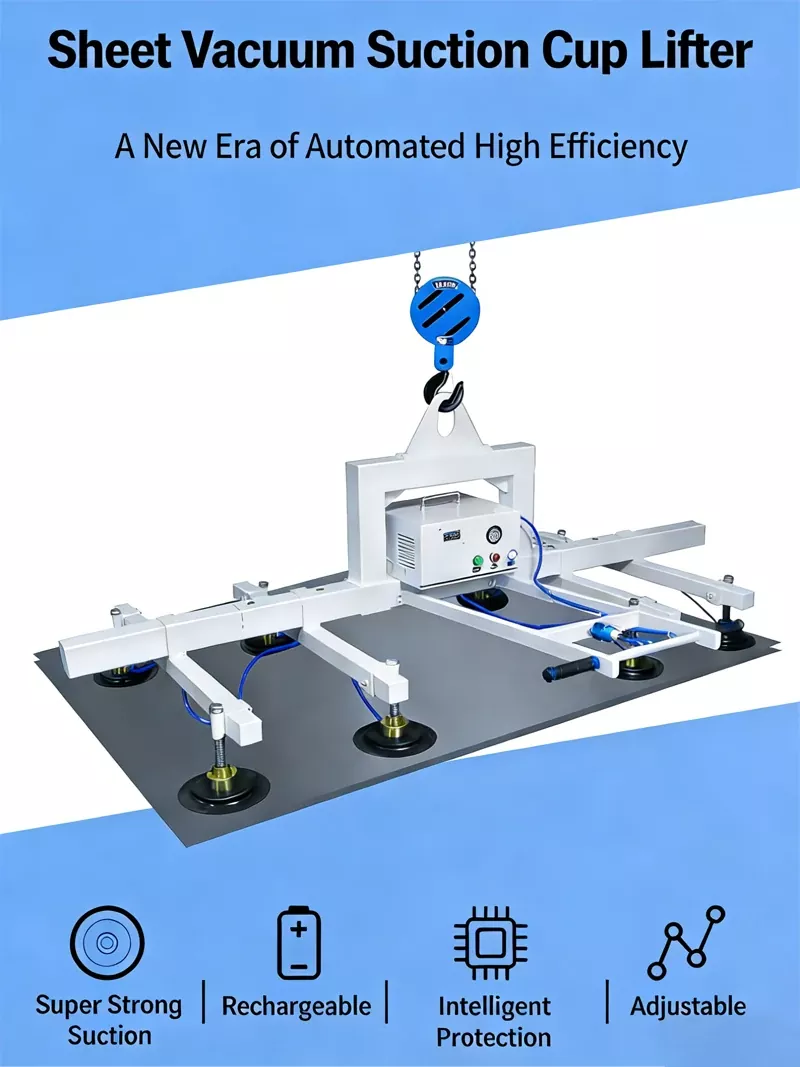

Carregador a laser com ventosa 1325

O carregador a laser com ventosa 1325 fornecido pela Wanka Factory, também conhecido como pinça a vácuo, ventosa a vácuo ou máquina de manuseio a vácuo, é um dispositivo de manuseio automatizado baseado no princípio da sucção a vácuo.

Princípio de funcionamento

Ele usa uma bomba de vácuo de palhetas rotativas isenta de óleo para extrair o ar entre a ventosa e a superfície da peça de trabalho, criando uma pressão negativa. A pressão atmosférica é então utilizada para fixar firmemente a peça de trabalho. Quando o nível de vácuo atinge o valor definido (normalmente -60kPa a -80kPa), o sistema mantém automaticamente o estado de adsorção. Os operadores podem realizar ações como levantar, mover, girar e liberar através da alça ou dispositivo de controle remoto, permitindo o transporte rápido e seguro do material em folha da plataforma de material até o equipamento de processamento.

Propósito

O que a máquina elevatória a vácuo da série 1325 pode fazer? É adequado para o transporte de diversos materiais em folha planos, densos e não permeáveis.

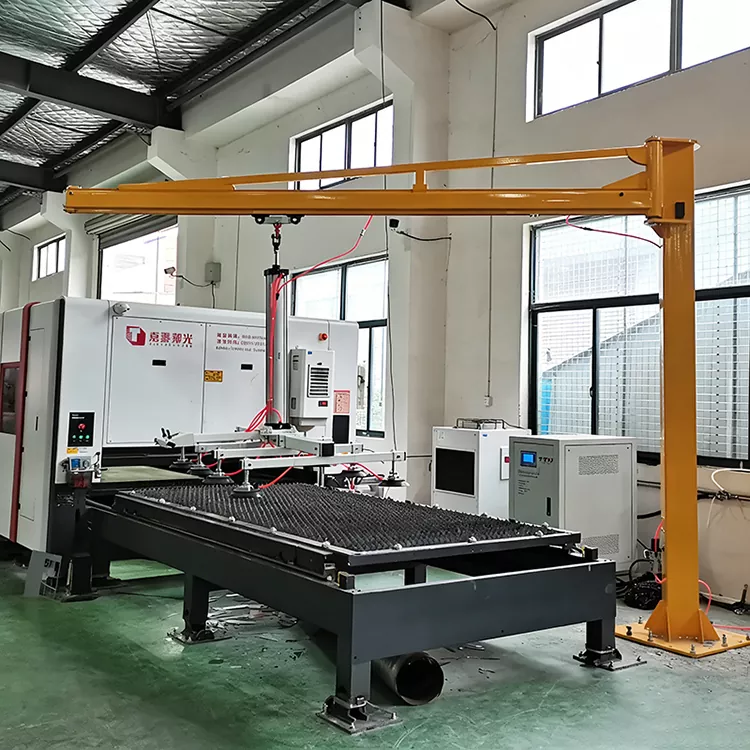

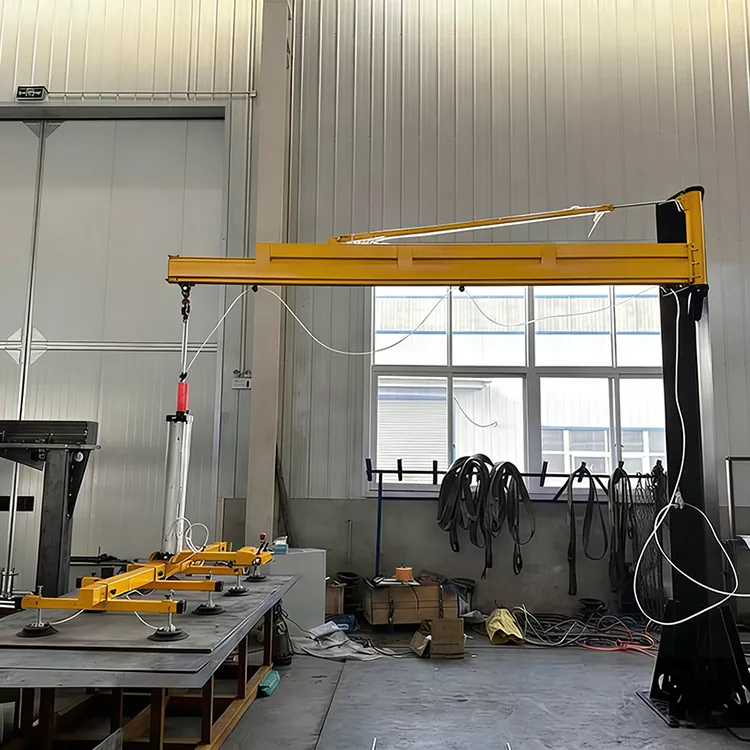

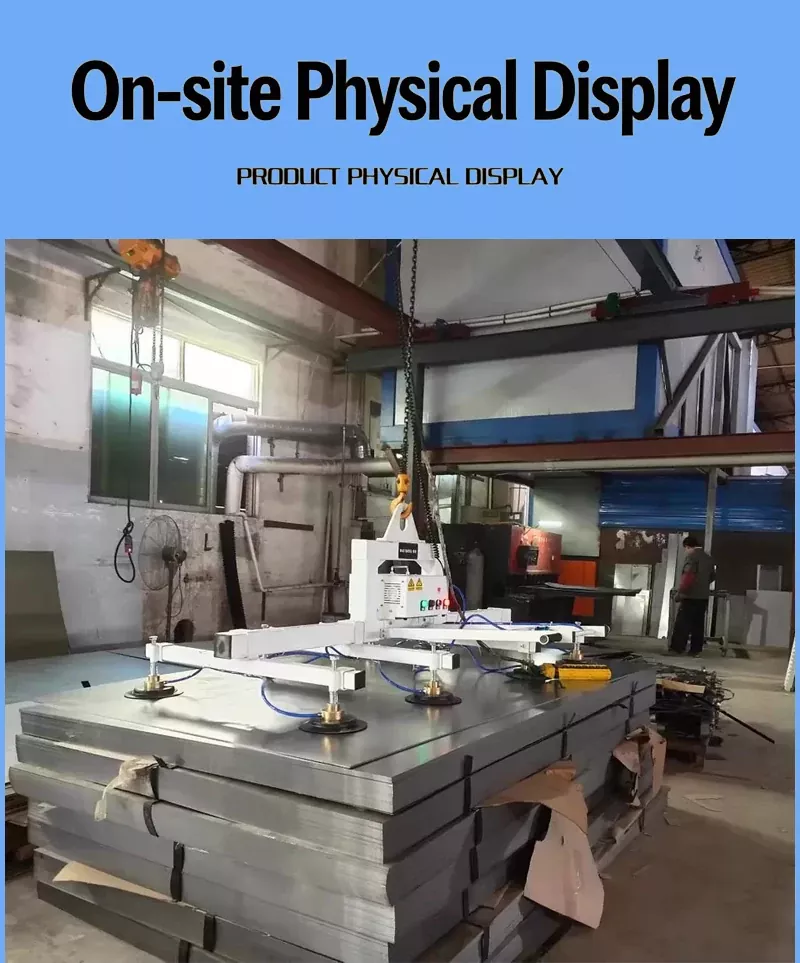

As aplicações típicas incluem: placas de aço carbono, placas de aço inoxidável, placas de alumínio, placas de cobre e outras chapas metálicas; vidro (vidro temperado, vidro laminado, vidro para parede cortina); pedra, placas de mármore; placas de madeira, placas compostas, placas sanduíche; bem como folhas de plástico. Em cenários como carga e descarga de materiais para máquinas de corte a laser, alimentação para puncionadeiras CNC e transporte de chapas para máquinas de corte, a máquina de elevação a vácuo da série 1325 pode substituir a tradicional elevação manual de placas ou elevação por guindaste, permitindo operação por uma única pessoa e transporte sem danos.

Principais vantagens e argumentos de venda

As principais vantagens que a máquina elevatória por sucção a vácuo modelo 1325 tem em se destacar entre os numerosos produtos similares no mercado residem principalmente nos seis aspectos a seguir.

1. Adaptado com precisão a materiais em folha de tamanho médio.

2. Garantia de segurança dupla contra falha de energia.

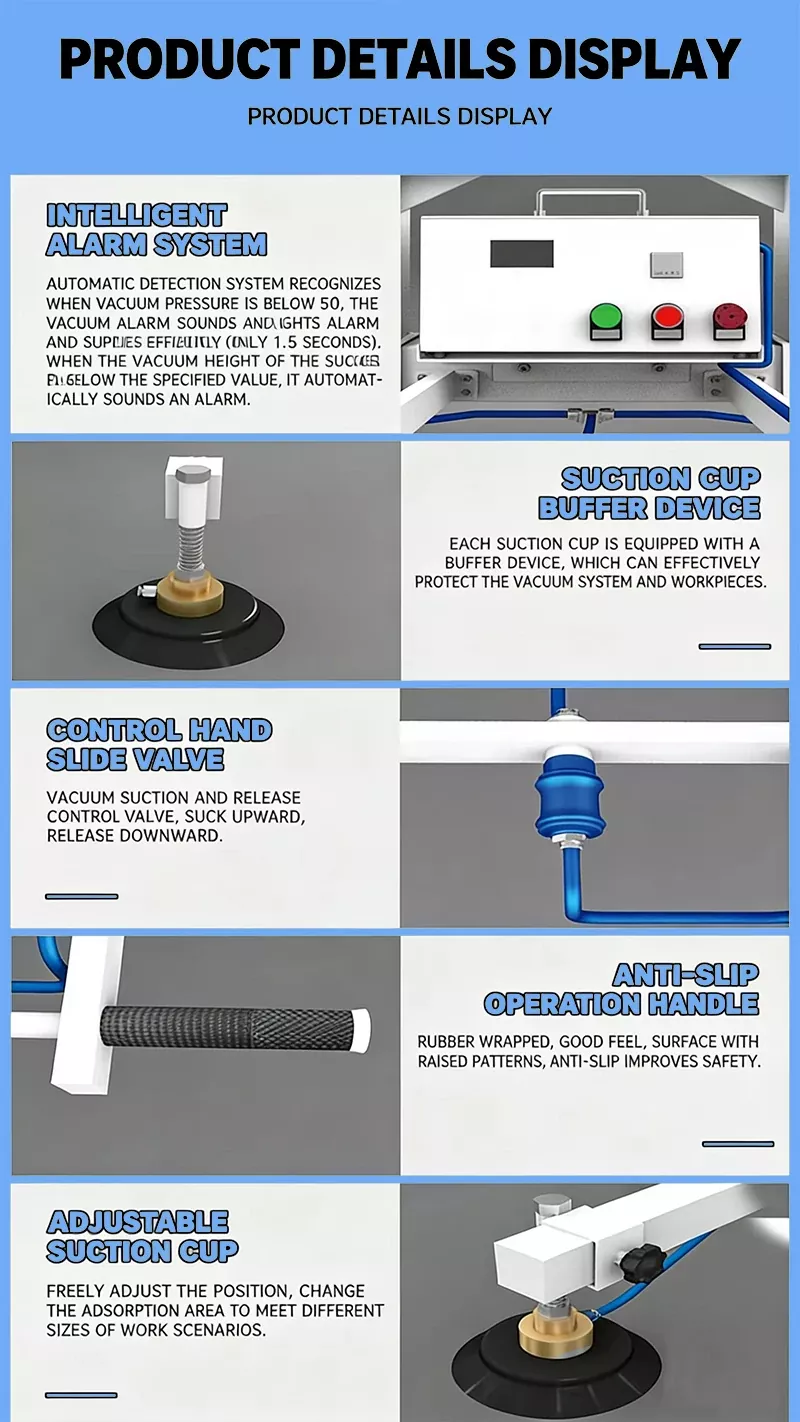

3. Alarme sonoro e luminoso para monitoramento em tempo real.

4. Design de amortecedor de mola dupla para ventosas.

5. Bomba de vácuo isenta de óleo importada com recurso livre de manutenção.

6. Design ergonômico para operação por uma única pessoa.

Alertas comuns de uso indevido

No uso real do carregador a laser com ventosa 1325, as seguintes operações incorretas são as mais comuns e requerem atenção especial para serem evitadas.

O mau contato entre a ventosa e a superfície da peça leva à falha na adesão. Este é o erro operacional mais comum. Se a superfície da peça estiver contaminada com óleo, poeira, umidade ou ferrugem, isso danificará o efeito de vedação da borda da ventosa, resultando na incapacidade de estabelecer ou na diminuição contínua do vácuo. Antes da operação, é imprescindível limpar a ventosa e a superfície da peça com um pano limpo. Além disso, a ventosa deve estar perfeitamente alinhada e aderida perpendicularmente à superfície da peça de trabalho - qualquer adesão oblíqua causará má vedação e perda de força de sucção.

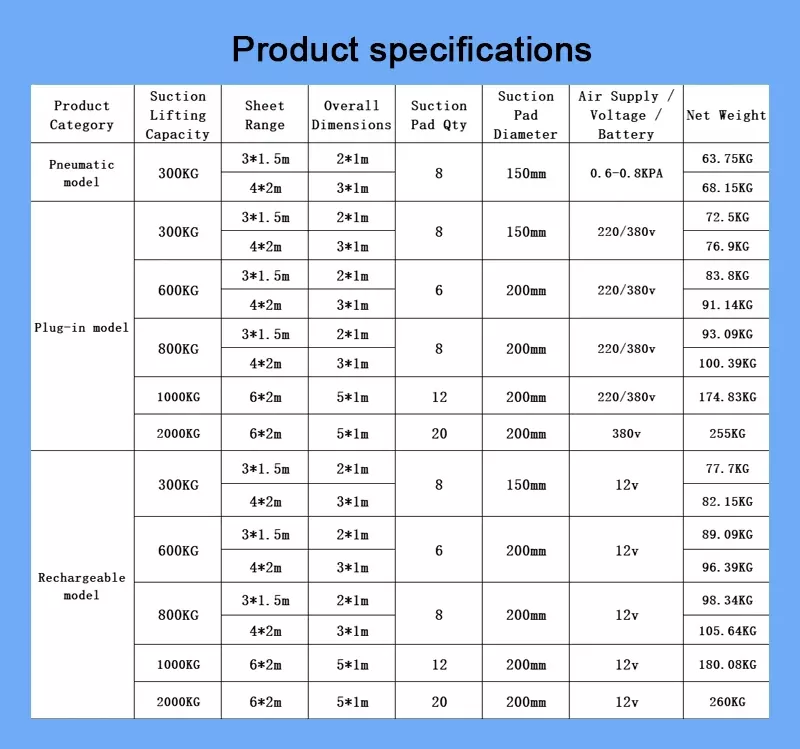

Sobrecarregar o uso equivale a tratar a segurança como uma piada. Cada máquina elevatória por sucção a vácuo tipo 1325 tem uma capacidade de carga nominal claramente definida (a configuração padrão é geralmente de 400 kg a 500 kg). A sobrecarga de uso é um dos erros operacionais mais perigosos. Embora o equipamento esteja equipado com um pressostato a vácuo para evitar sobrecarga na partida, os operadores não devem confiar no dispositivo de proteção, mas devem usá-lo estritamente dentro da faixa de carga nominal. O fator de segurança não deve ser inferior a 2 vezes - se a carga nominal for de 400kg, a força de adsorção real projetada deve ser superior a 800kg. Isto não permite sobrecarga, mas sim deixa uma margem de segurança para situações inesperadas.

Ignorando o teste da função de proteção contra desligamento. Alguns usuários nunca realizaram testes eficazes da função de proteção contra desligamento durante a aceitação do equipamento ou uso diário. A abordagem correta é: desligar diretamente a energia quando o equipamento estiver em plena carga e observar o tempo para a peça permanecer adsorvida - se o tempo de queda for inferior a 5 minutos, indica que pode haver um problema com a função de proteção contra desligamento. Este teste deve ser realizado sempre durante a manutenção regular.

A direção incorreta de instalação do filtro tem causado bloqueios frequentes. O filtro deve ser instalado verticalmente para cima. Quando instalado verticalmente, a poeira e as partículas se depositam na parte inferior sob a força da gravidade. Ao abrir a tampa inferior, eles podem ser limpos. Se instalado horizontalmente, a poeira não pode assentar e poluirá continuamente o elemento filtrante, fazendo com que o elemento filtrante fique obstruído prematuramente e exigindo substituições frequentes. Ao inspecionar o equipamento para aceitação, certifique-se de verificar a direção de instalação do filtro.

Ignorar a proteção da bomba de vácuo pode reduzir a vida útil. Quando a máquina elevatória por sucção a vácuo tipo 1325 é usada para adsorver objetos não permeáveis, como placas de aço e vidro, a bomba de vácuo continua a operar até atingir o nível máximo de vácuo e então o fluxo de ar para. Isso pode causar superaquecimento da cabeça da bomba. Os equipamentos regulares devem ser equipados com válvula de proteção da bomba de vácuo (válvula de purga), que abre automaticamente quando o vácuo atinge seu valor máximo, introduzindo ar frio para resfriar o cabeçote da bomba. Caso o equipamento não possua esta válvula de proteção, a vida útil da bomba de vácuo poderá ser reduzida dos normais dez anos ou mais para cerca de dois anos. Ao adquirir a máquina elevatória por sucção a vácuo tipo 1325, é necessário confirmar esta configuração com o fornecedor.

A ventosa de borracha entra em contato com substâncias corrosivas. A ventosa de borracha não deve entrar em contato com ácidos, álcalis, manchas de óleo ou objetos pontiagudos. Estas substâncias irão acelerar o envelhecimento e a fissuração da borracha, levando a um declínio no desempenho da vedação. Ao armazenar, a máquina elevatória por sucção a vácuo tipo 1325 deve ser colocada em um ambiente seco e limpo e evitar a luz solar direta.

Método de embalagem

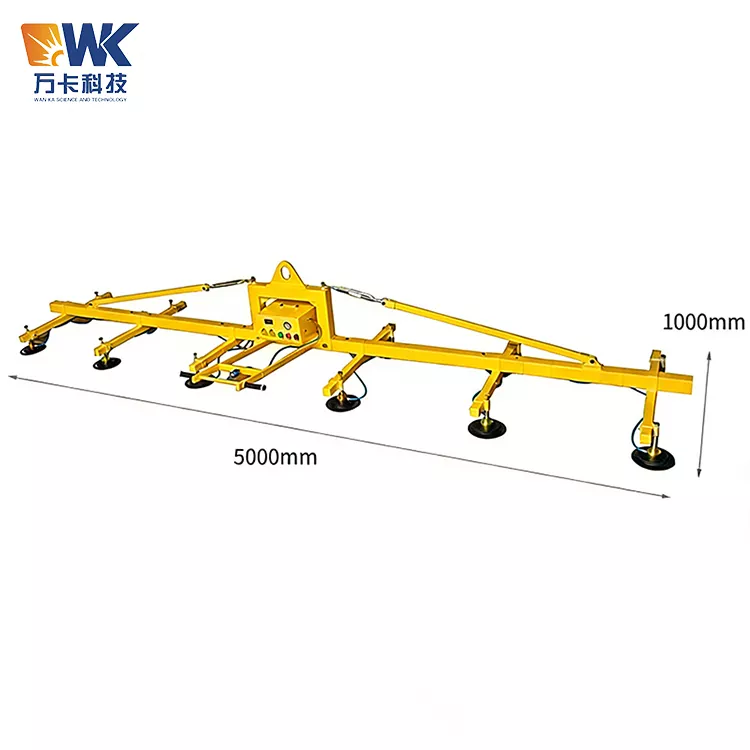

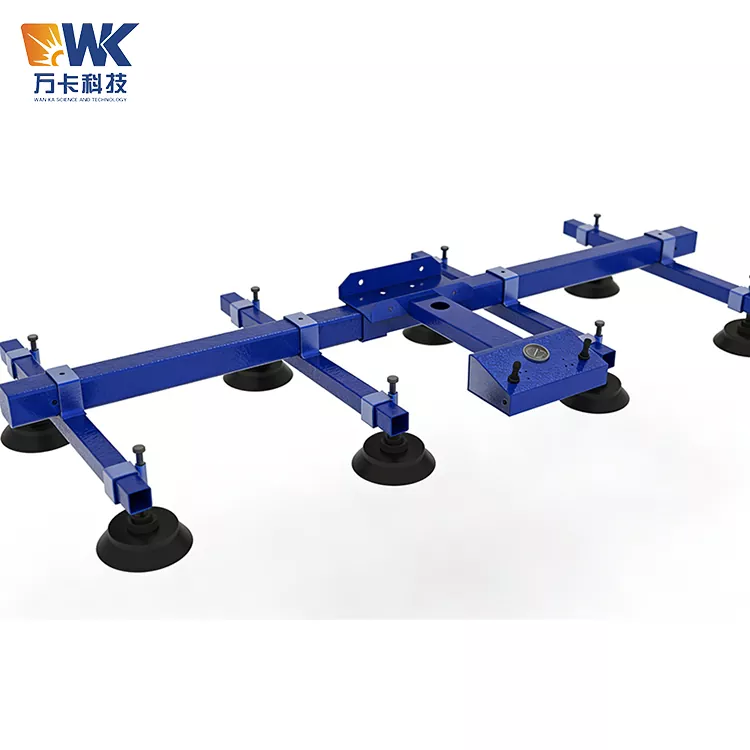

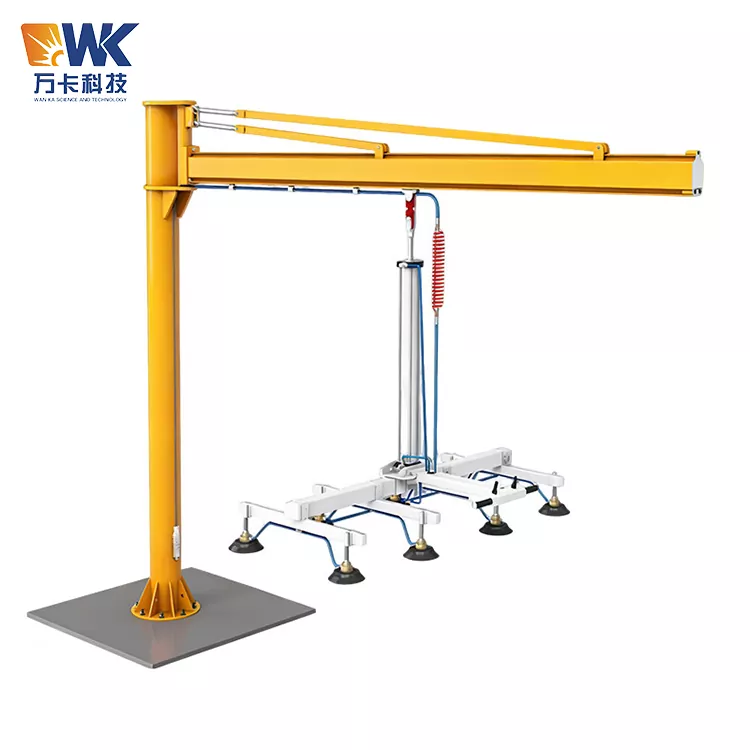

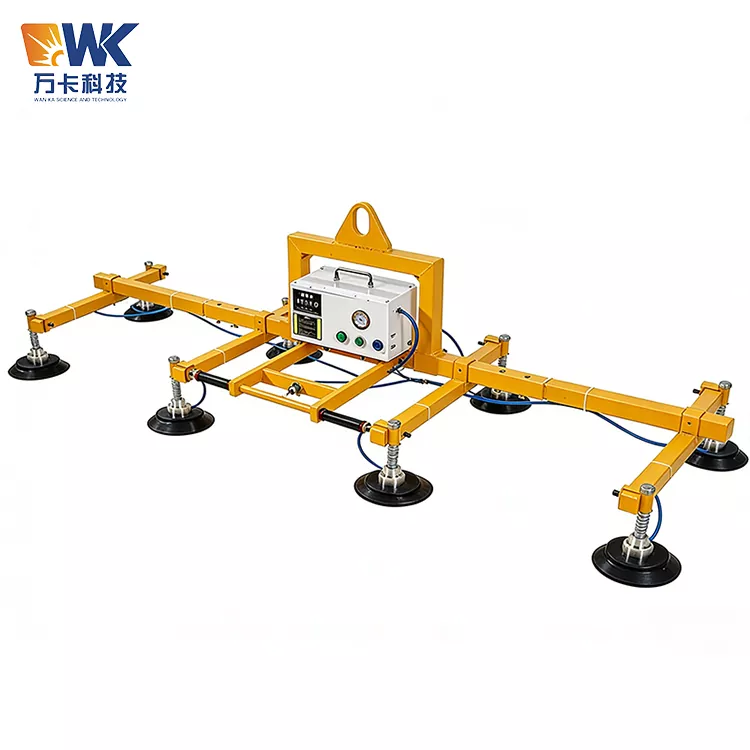

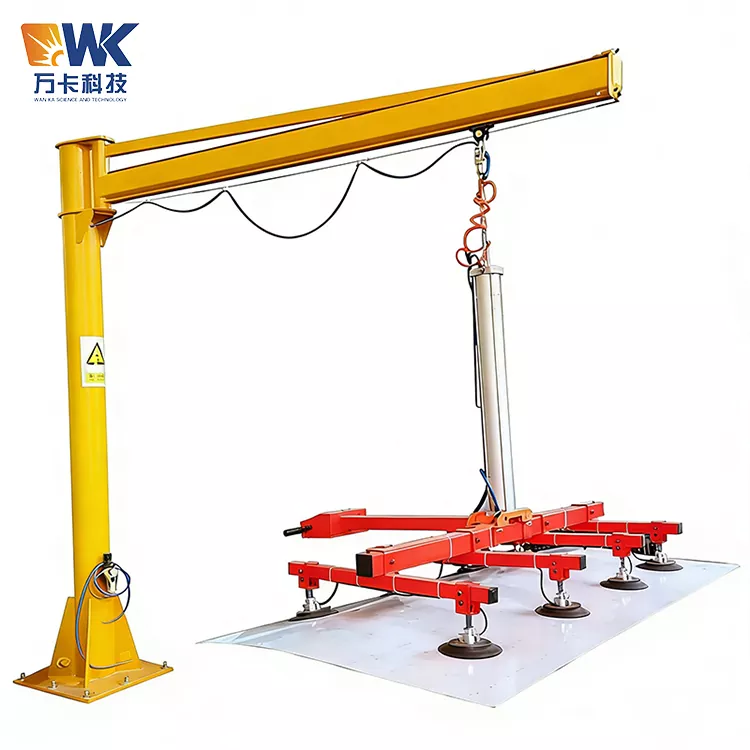

O carregador a laser com ventosa 1325 adota um esquema de embalagem de desmontagem modular. Antes de sair da fábrica, o equipamento é desmontado nos seguintes componentes principais: conjunto da viga principal, conjunto da viga transversal (incluindo ventosas), unidade de bomba de vácuo, sistema de controle (incluindo caixa de controle elétrico e manopla), conjunto cantilever e rotação, tubulações de conexão e pacote de acessórios. Cada componente é embalado de forma independente:

As vigas principais e transversais e outros grandes componentes estruturais de aço são fixados e embalados com uma estrutura de aço - a parte inferior é uma bandeja de aço, os quatro lados são reforçados com cantoneiras de aço e a parte externa é coberta com filme plástico impermeável e tecido, que é adequado para empilhamento e armazenamento ao ar livre. Os componentes da ventosa são embalados com forro de algodão pérola + caixas de papelão, cada ventosa é embalada separadamente para evitar deformações durante o transporte. A unidade da bomba de vácuo é embalada em uma caixa de madeira - o interior é totalmente acolchoado com espuma e algodão pérola, e a parte externa da caixa de madeira é marcada com etiquetas de transporte comuns internacionais, como "para cima", "à prova de umidade" e "frágil". O sistema de controle e os componentes de precisão são embalados em sacos antiestáticos + algodão pérola + caixas de papelão. A embalagem dos tubos de ligação e acessórios é lacrada com sacos plásticos + caixas de papelão.

Todos os materiais de embalagem atendem aos padrões internacionais de transporte marítimo e possuem funções de proteção contra umidade, choque e ferrugem. A embalagem da caixa de madeira utiliza compensado não tratado com agrotóxicos, que atende ao padrão fitossanitário internacional ISPM 15 e pode ser exportado diretamente sem tratamento adicional de controle de pragas.

Processo de envio

Após a confirmação do pedido, o ciclo de produção costuma durar de 7 a 15 dias úteis (dependendo da configuração e quantidade do pedido). Depois que o equipamento é retirado da linha de produção, um teste funcional abrangente é realizado - incluindo teste de vácuo, teste de adsorção de carga total, teste de proteção contra desligamento e teste de alarme sonoro e luminoso - e ele só pode entrar na fase de embalagem após passar no teste. Após a conclusão da embalagem, o equipamento é enviado da fábrica para o porto designado (geralmente Porto de Xangai ou Porto de Qingdao). O tempo de envio marítimo depende do destino: cerca de 7 a 15 dias para o Sudeste Asiático, cerca de 25 a 35 dias para a Europa, cerca de 20 a 30 dias para a América do Norte e cerca de 15 a 25 dias para o Médio Oriente.

Documentos de envio

Para cada talha de sucção a vácuo modelo 1325, os seguintes documentos são fornecidos com a remessa: Manual do usuário do equipamento (em inglês), Lista de embalagem, Certificado de qualidade do produto, Certificação CE (se aplicável), Cartão de garantia original de fábrica para bomba de vácuo, Guia de instalação e comissionamento. Todos os documentos são lacrados em sacos de arquivo impermeáveis ​​e colocados em posição de destaque dentro da caixa de madeira.

Inspeção de Entrega

Após o cliente receber nossa Carregadora Laser com Ventosa 1325, é recomendado que ele siga as seguintes etapas de inspeção antes de assinar a entrega: Verifique se a embalagem externa está danificada, deformada ou com manchas de água; Após abrir a caixa, conte o número de cada componente em relação à lista de embalagem; Verifique se as ventosas estão deformadas ou danificadas; Verifique se a bomba de vácuo e a caixa de controle elétrico sofreram danos durante o transporte. Se for encontrado algum problema, anote-o no formulário de recebimento e entre em contato imediatamente com o fornecedor.

Instalação e comissionamento

A instalação no local da máquina elevatória por sucção a vácuo tipo 1325 geralmente leva de 4 a 6 horas, incluindo montagem mecânica, conexão elétrica e comissionamento do sistema. O requisito de alimentação do equipamento é 380VAC ± 15%, 50Hz ± 1Hz, sistema trifásico de três fios. Após a instalação, um teste de adsorção de carga total e um teste de proteção de desligamento devem ser realizados antes de poder ser colocado em uso. Alguns fornecedores oferecem serviços de instalação remota de orientação por vídeo ou podem enviar engenheiros para instalar no local (o custo não está incluído).
