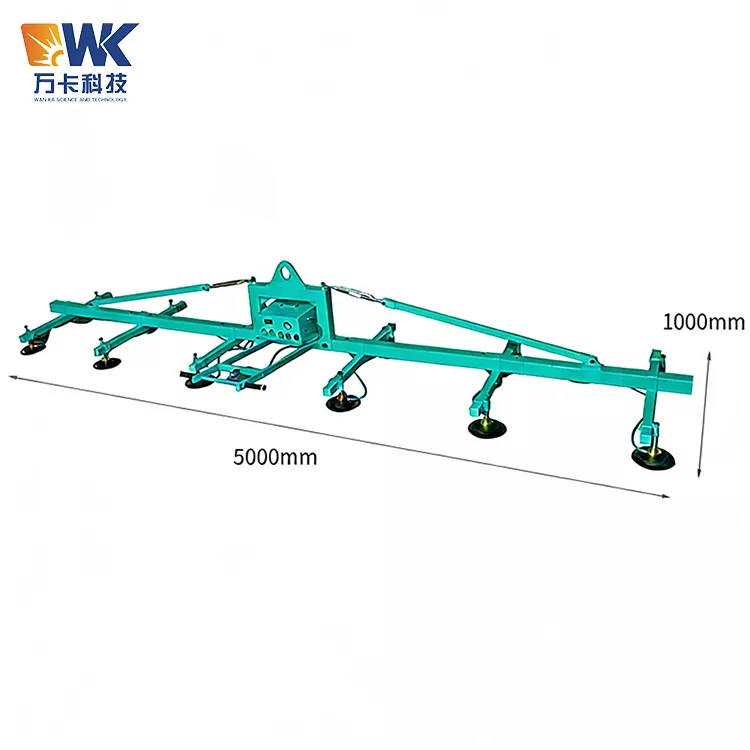

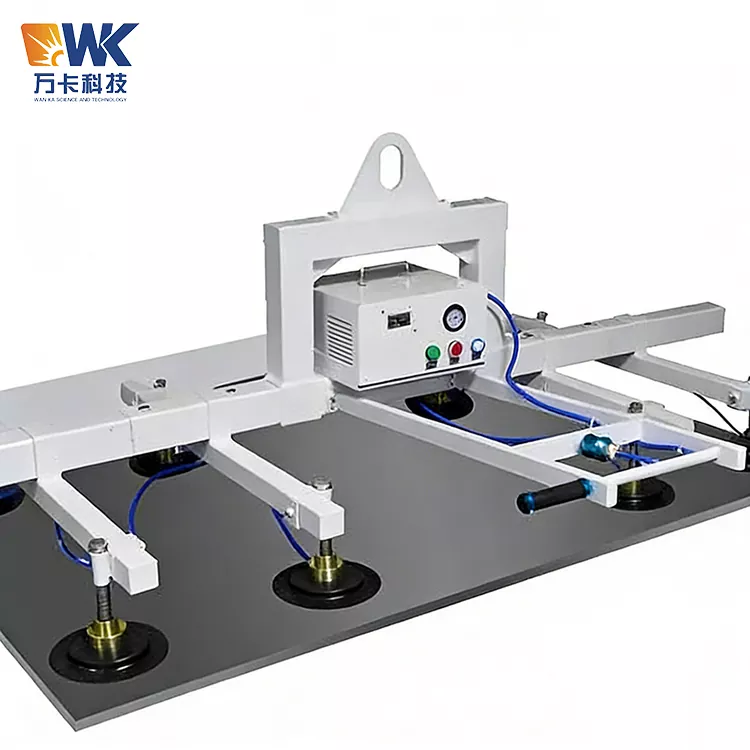

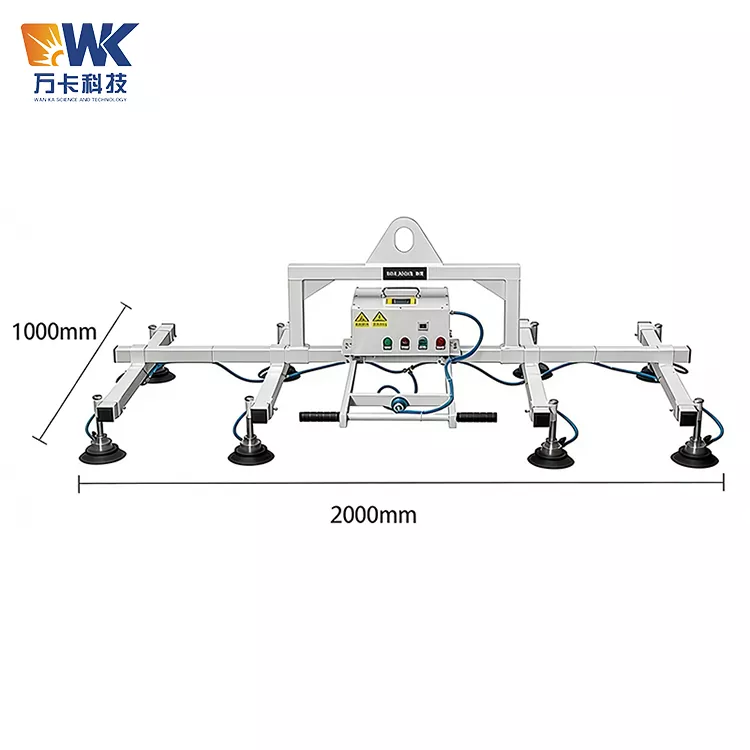

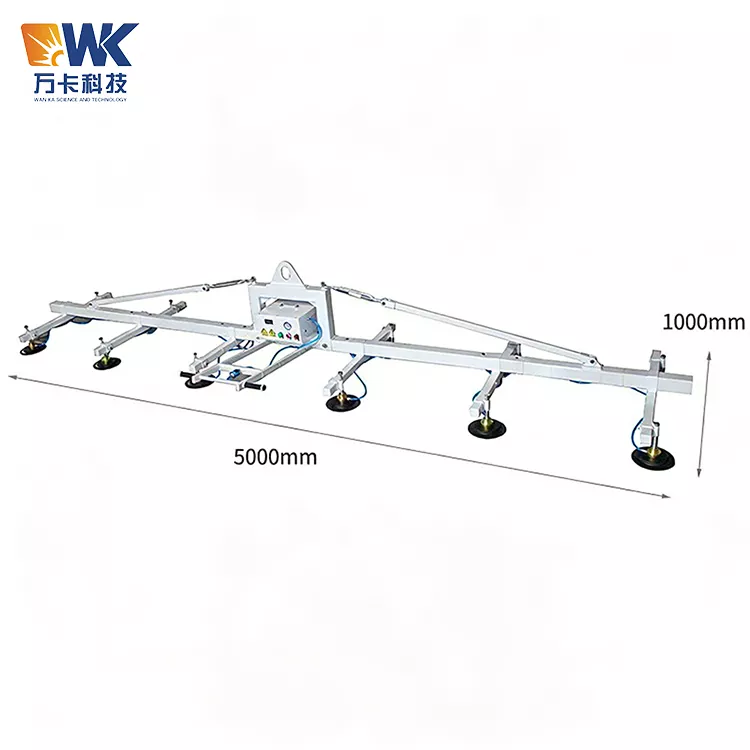

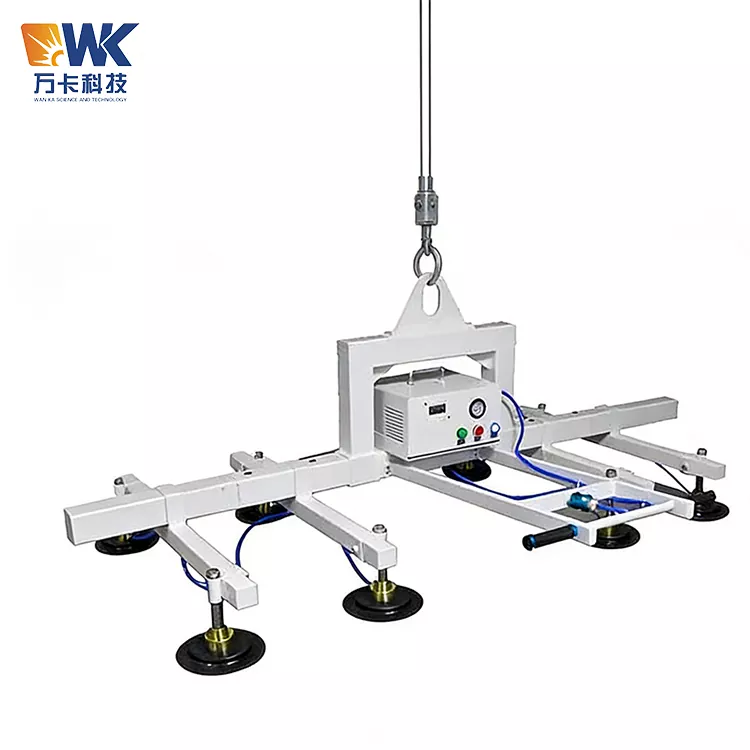

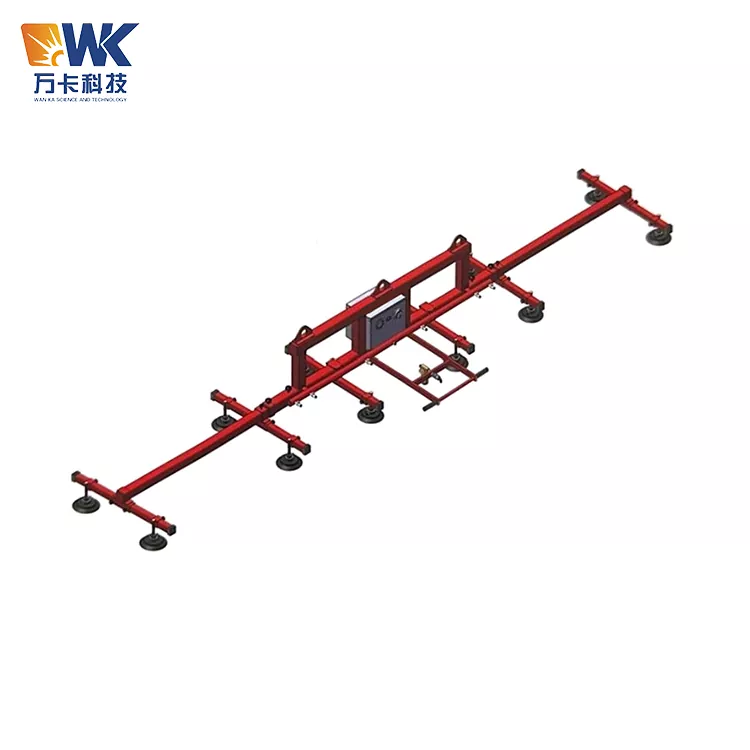

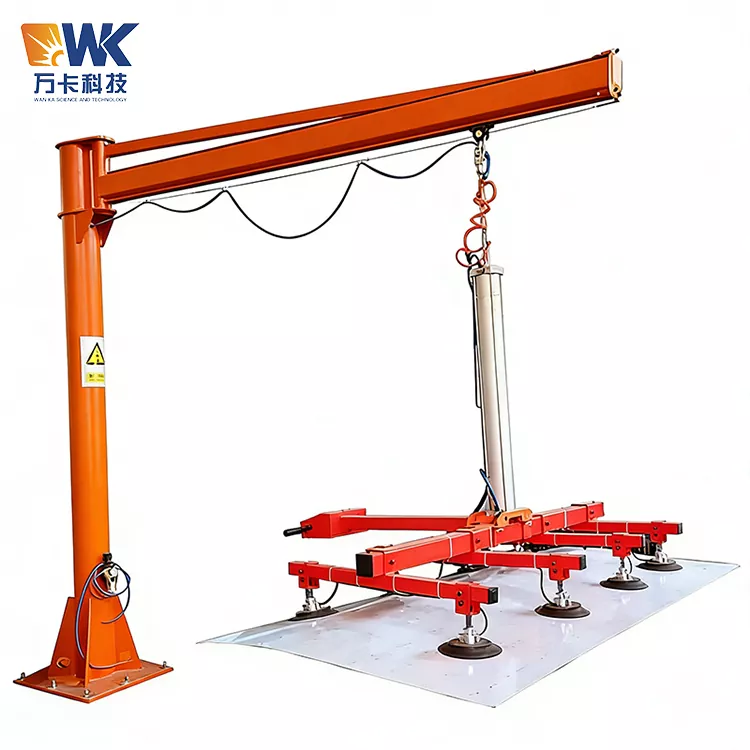

Carregador a laser com ventosa 1560

A marca Wanka Technology oferece comprimentos de feixe principal personalizados e layouts de ventosas, que são adequados para placas de diferentes tamanhos. Ao adquirir o carregador a laser com ventosa 1560, você pode substituir as complicadas operações manuais e coordenadas por guindaste. Uma pessoa pode operar com segurança o carregamento de chapas pesadas de 6 metros de comprimento, aumentando a eficiência em mais de 80%. Isto elimina completamente os riscos de arranhões nas placas e lesões no local de trabalho. Aproveite a retenção de pressão de 20 minutos do acumulador a vácuo, o sistema de alarme sonoro e luminoso, a tecnologia de economia de energia de inicialização intermitente e uma garantia de 12 meses para toda a máquina.

Principais pontos de venda:

1. Projeto de acumulador de vácuo, mantendo a pressão por 20 minutos em caso de falha de energia.

2. Sistema de alarme sonoro e luminoso, proporcionando dupla garantia de segurança.

3. Tecnologia de inicialização intermitente, economizando 60% -80% de energia.

4. Layout de ventosa ajustável em vários pontos, adequado para diferentes tipos de materiais.

5. Uma pessoa pode operar e manusear facilmente placas pesadas de 6 metros.

6. O transporte da placa ocorre sem danos, sem arranhões na superfície.

7. Compatível com marcas convencionais de máquinas de corte a laser.

Áreas de Aplicação e Casos

1. Construção naval

As placas de aço para construção naval são geralmente placas de classe A ou classe D medindo 1500 × 6000 mm com espessura de 10-40 mm, e cada folha pode pesar até 800-1200 kg. Na oficina de construção de perfis do estaleiro, placas de aço de 6 metros de comprimento precisam ser transportadas da área de armazenamento para a plataforma de corte ou linha de pré-tratamento. Com a talha de sucção a vácuo 1560, uma pessoa pode concluir o carregamento de placas de navios de 6 metros de comprimento, eliminando completamente as rebarbas e arranhões nas bordas das placas de aço. O feixe principal do equipamento funciona como acumulador de vácuo, mantendo a pressão por 20 minutos após falha de energia. No complexo ambiente de fornecimento de energia do estaleiro, é seguro e sem preocupações.

Caso 1: Uma grande empresa de construção naval em Nantong, província de Jiangsu

Esta empresa fornece serviços de processamento de seções de carrocerias de navios para um conhecido construtor naval nacional. Necessita movimentar diariamente cerca de 80 chapas de aço para construção naval com 6 metros de comprimento (espessura variando de 12 a 30 mm, com cada chapa pesando de 600 a 1.000 kg). Anteriormente, utilizavam um guindaste e uma pinça de elevação para carregamento, e cada placa exigia a cooperação de 3 pessoas por mais de 10 minutos. As bordas das placas de aço foram severamente arranhadas e a taxa de sucata chegou a 5%. Após a introdução da talha de sucção a vácuo tipo Wanka 1560, uma pessoa pode concluir o carregamento de um navio de 6 metros de comprimento, e o tempo de carregamento de cada placa é reduzido para 50 segundos. O número de trabalhadores diminuiu 67% e a taxa de danos nas bordas das placas de aço caiu para 0%. O diretor de produção desta empresa comentou: "O navio de 6 metros de comprimento já foi o problema de transporte mais problemático para nós. Agora, uma pessoa pode operá-lo facilmente e a superfície da placa de aço não apresenta arranhões. A eficiência de corte melhorou significativamente." (Fotos podem ser fornecidas)

2. Fabricação de torres de turbinas eólicas

As placas da moldura da porta e placas de flange da torre do aerogerador geralmente têm comprimento de 6 metros e espessura que varia de 20 a 50 mm. O peso de cada folha ultrapassa 800 kg. Estas placas de aço extremamente espessas têm requisitos extremamente elevados para a segurança do levantamento. A talha de sucção a vácuo tipo 1560 utiliza grande área e múltiplos pontos de adsorção, com distribuição uniforme de força e sem danificar a superfície das placas.

Caso 2: Uma empresa de fabricação de torres de turbinas eólicas em Qingdao, província de Shandong

Esta empresa produz placas de moldura de porta de torre de turbina eólica e placas de flange. As placas têm 6 metros de comprimento e espessura de 20-50mm, feitas de aço de alta resistência. Anteriormente, eles usavam guinchos eletromagnéticos e ocorreu um acidente devido ao envelhecimento dos cabos, fazendo com que as placas tremessem no ar. Além disso, as talhas eletromagnéticas magnetizariam as placas, afetando a qualidade da soldagem subsequente. Depois de adquirir a talha de sucção a vácuo Wankai 1560 em 2024, o problema de magnetização e o risco de agitação foram completamente eliminados. O gerente de produção desta empresa afirmou: "A talha de sucção a vácuo é estável na sucção e as placas grossas de 6 metros de comprimento não balançam nem dobram. A qualidade da soldagem melhorou significativamente."

3. Estrutura de aço resistente

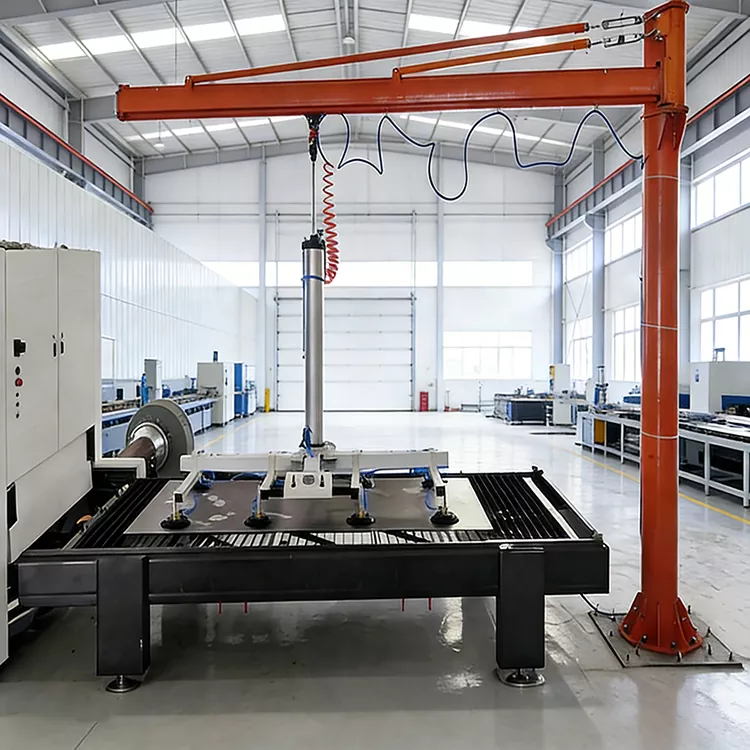

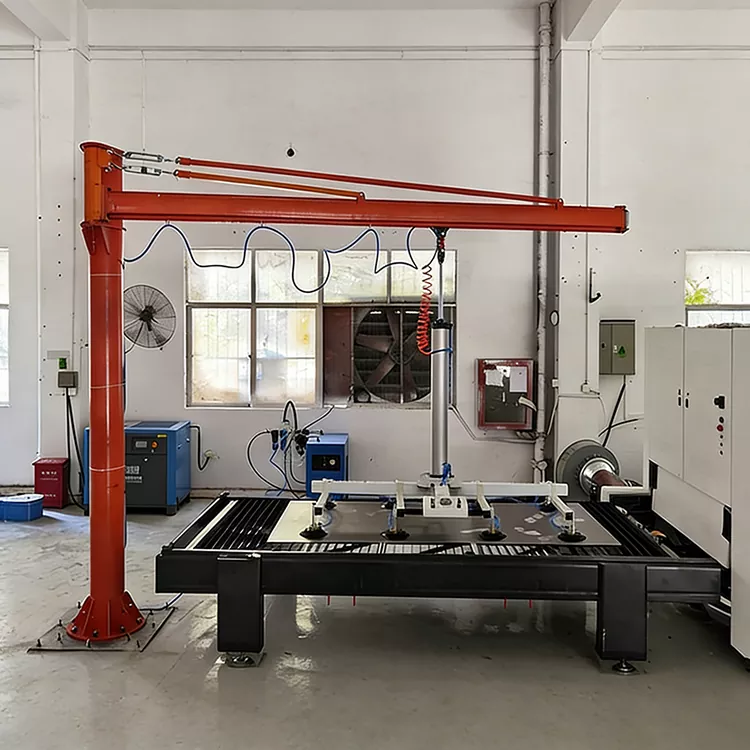

As placas de flange e placas de alma em vigas de aço de pontes e estruturas de aço de edifícios altos são, em sua maioria, placas de aço de grau Q355C/D de 6 metros de comprimento e 10-40 mm de espessura. A máquina elevatória por sucção a vácuo tipo 1560, juntamente com uma máquina de corte a laser ou máquina de corte a plasma, pode completar todo o processo, desde o empilhamento do material até a colocação na mesa de corte por uma pessoa.

4. Processamento de chapas metálicas em grande escala e comércio de aço

No centro de armazenamento e distribuição de aço, placas de aço de diferentes tamanhos e 6 metros de comprimento precisam ser carregadas e descarregadas com frequência todos os dias. Com a máquina elevatória por sucção a vácuo tipo 1560, a operação pode ser concluída por uma pessoa, melhorando significativamente a eficiência do giro do armazenamento.

Embalagem e Envio

A Carregadora Laser com Ventosa 1560, com comprimento de feixe principal capaz de atingir 2,8 metros ou mais, a solução de embalagem deve levar em consideração segurança e economia:

5.1 Método de Embalagem

Viga principal e viga transversal: A viga principal (acumulador de vácuo) e a viga transversal são envolvidas com filme extensível separadamente e proteções de madeira são adicionadas para evitar choques durante o transporte. As peças principais (interface da ventosa, conector do tubo de ar) são cobertas com tampas protetoras.

Sistema de Ventosa: A ventosa e a viga transversal são montadas e embaladas como um todo. A parte externa é coberta com filme bolha e lona impermeável para garantir que a ventosa não seja comprimida.

Bomba de vácuo e componentes elétricos: Componentes de precisão, como bomba de vácuo, caixa de controle e controle remoto, são colocados na caixa de madeira compensada não irradiada de nível de exportação (o tamanho é determinado de acordo com o equipamento real), forrada com sacos impermeáveis ​​e dessecantes. A caixa de madeira é pintada com rótulos “frágil”, “para cima” e “à prova de umidade”.

Fixadores e peças pequenas: Todos os parafusos, conectores de tubos de ar, cabos, etc. são colocados na caixa de peças e enviados com a caixa de madeira.

5.2 Padrões de Embalagem para Exportação

Para pedidos de exportação, a embalagem atende ao padrão internacional de medidas fitossanitárias ISPM 15 (tratamento térmico ou tratamento de fumigação), podendo ser fornecido certificado de fumigação. As caixas de madeira e as estruturas de aço são projetadas para atender aos requisitos de resistência ao choque para o transporte marítimo, e os dessecantes são colocados no interior para evitar a umidade. Tratamento antiferrugem ou embalagem a vácuo podem ser adicionados de acordo com a necessidade do cliente.

5.3 Entrega e Logística

Entrega Doméstica: Transportada em caminhões-plataforma ou carretas baixas, selecionando o modelo de veículo adequado de acordo com o tamanho do equipamento. Fornece número de rastreamento logístico e serviço de rastreamento completo.

Entrega Internacional: Enviado do Porto de Qingdao ou Porto de Xangai, oferecendo cotações FOB ou CIF. Pode ajudar os clientes no tratamento de declarações alfandegárias de exportação, reservas de remessas, seguros e outros assuntos. Fornecer um conjunto completo de documentos de exportação (fatura comercial, lista de embalagem, certificado de origem, certificado de fumigação, declaração de conformidade CE, etc.).

5.4 Instruções de Recebimento do Cliente

Depois de receber a mercadoria, siga as etapas abaixo:

- Antes de assinar a entrega, verifique se a embalagem externa está intacta. Se houver algum dano, tire fotos imediatamente e entre em contato conosco.

- Após desembalar, conte os componentes um a um de acordo com a lista de embalagem para verificar se o equipamento sofreu algum dano de transporte.

- Se forem encontradas peças faltantes ou danos, avise-nos dentro de 48 horas para fins de reclamação.

- Armazene adequadamente todos os materiais de embalagem até que o equipamento seja instalado e depurado.

- O equipamento pode ser utilizado com pórticos, pontes rolantes ou talhas elétricas. O cliente é obrigado a fornecer seu próprio equipamento de elevação.
