Carregador Laser Automático 1325

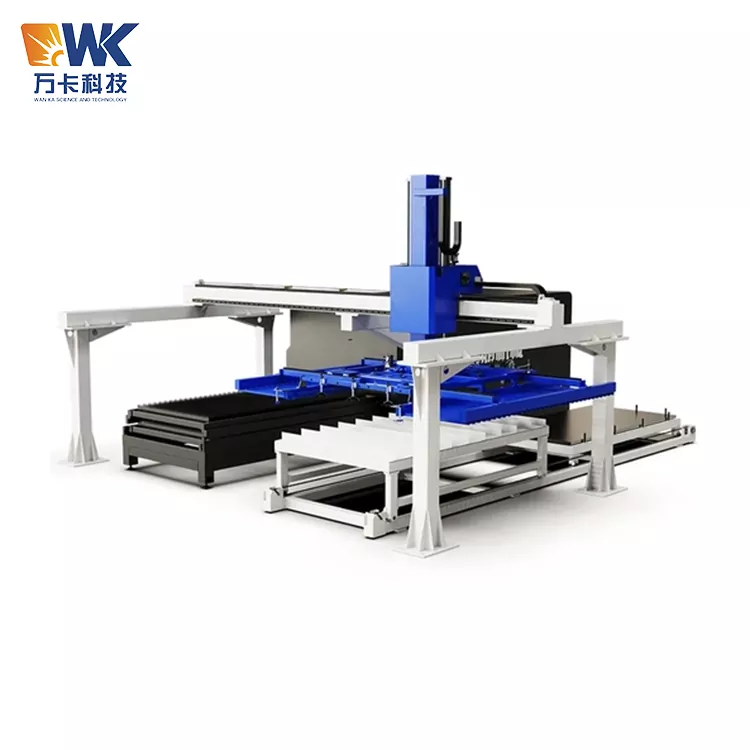

Quando a Wanka Factory estava fabricando este carregador automático a laser 1325, o conceito central do design era "totalmente automático, não tripulado e ininterrupto". É composto por sete módulos: o braço mecânico da estrutura do pórtico, o dispositivo de sucção a vácuo para carregamento de materiais, o dispositivo de fixação para descarregar materiais de maneira abrangente, o sistema de servo acionamento de três eixos X/Y/Z, a plataforma de elevação automática de matéria-prima, a plataforma de descarga automática de produto acabado e o sistema de controle inteligente PLC. Depois que o sistema é conectado à máquina de corte a laser, ele realiza uma operação em circuito fechado totalmente automatizada, desde o carregamento da matéria-prima na placa até o corte e descarga dos produtos acabados.

O sistema pode atender aos requisitos de operação contínua 7x24 horas durante todo o dia, sem a necessidade de intervenção manual. Ao aproveitar as funções rápidas de descarga e carregamento de material, a taxa de utilização da máquina de corte a laser é maximizada.

Principais pontos de venda

Ventosa de carga + fixação de descarga, um design combinado que cobre todo o processo

Operação não tripulada 7×24 horas, maximizando a taxa de utilização da máquina de corte

Retenção de pressão de vácuo + prevenção de falha de energia, design redundante de segurança

Estrutura de treliça de pórtico, alta rigidez e alta precisão

Sistema de controle inteligente, mudança de modelo com um clique

Mecanismo anti-raspagem, protegendo a superfície do material em folha

Design modular, altamente expansível

Especificações Técnicas

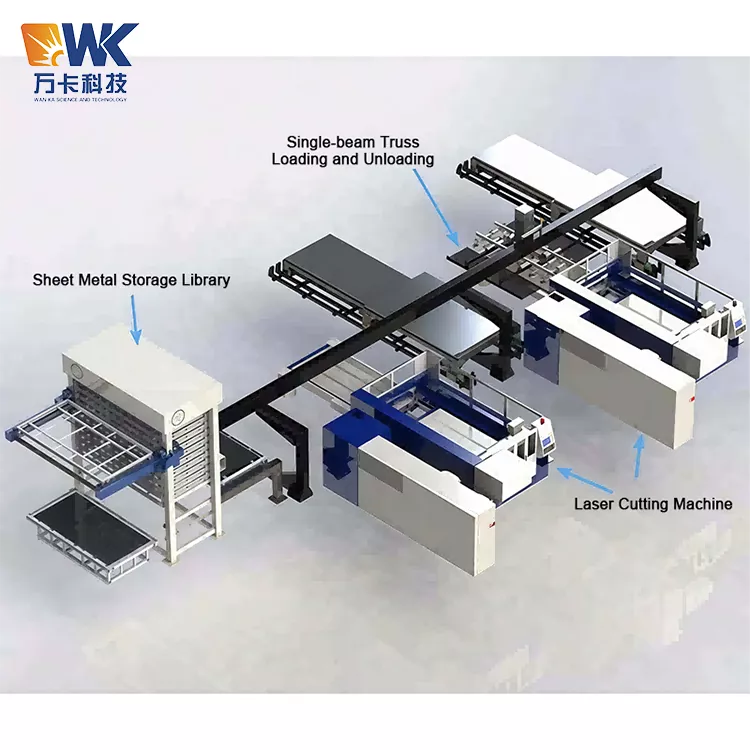

Recursos adicionais não padronizados: Um esquema um para dois pode ser projetado (uma mão mecânica servindo duas máquinas de corte), sistema de posicionamento visual, módulo de monitoramento remoto, detecção automática de espessura e função de detecção de placa de camada dupla.

Perguntas frequentes

Pergunta 1: Com quais especificações de máquinas de corte a laser o carregador automático a laser 1325 pode ser compatível?

Resposta: O sistema é compatível com máquinas de corte a laser com tamanho de papel 1300×2500mm. Se você tiver outros requisitos de tamanho de papel (como 1.500 × 3.000 mm, etc.), podemos fornecer personalização fora do padrão. O sistema está conectado a diferentes marcas de máquinas de corte a laser através de vários protocolos de comunicação, como contatos secos, RS485, Modbus TCP, Profinet, etc. Ele foi adaptado para marcas convencionais como Daqin, Benetron, Hongshan, Baishuo e Trumpf.

Pergunta 2: Como a ventosa de carga e o mecanismo de fixação de descarga são trocados? É necessária intervenção manual?

Answer: É uma troca totalmente automática que não requer intervenção humana. O sistema completa o processo automaticamente sob controle PLC: o sistema de sucção é ativado durante o carregamento e o dispositivo tipo pinça é acionado durante o descarregamento. Todo o processo de comutação é controlado pelo programa, e o operador só precisa definir os parâmetros na tela sensível ao toque.

Pergunta 3: O método de alimentação de material push-down causará arranhões na superfície do material em folha?

Resposta: Não. O sistema adota uma estrutura de pinça do tipo plug-in. Ele é inserido e fixado a partir da borda da peça ou da posição reservada do furo do processo, evitando o contato direto com a superfície de corte. Para ocasiões especiais onde há requisitos para arranhões na superfície, um mecanismo anti-arranhões também pode ser equipado. A pinça adota um design anti-arranhões de correia síncrona, reduzindo efetivamente o desgaste do material em folha durante o corte.

Pergunta 4: O sistema consegue lidar com peças de corte de formato irregular? Por exemplo, peças com furos ou formatos irregulares?

Resposta: Sim. Esta é precisamente a principal vantagem do design de fixação. A ventosa não pode ser fixada em peças com furos ou formatos irregulares, enquanto as garras de fixação podem se fixar na borda da peça ou nos furos do processo, adaptando-se aos diversos formatos dos produtos acabados. Durante a programação do sistema é necessário definir com precisão o ponto de fixação e a profundidade de inserção.

Pergunta 5: Quanto espaço de instalação é necessário para o equipamento na oficina?

Resposta: O sistema adota uma estrutura de treliça de pórtico. Após a instalação, a faixa operacional da mão mecânica precisa cobrir a plataforma da matéria-prima, a máquina de corte a laser e a plataforma do produto acabado. Recomenda-se que a altura líquida da oficina não seja inferior a 4,5 metros, e a área de instalação não seja inferior a 6 metros de comprimento e não inferior a 4 metros de largura. As dimensões específicas serão determinadas com base no projeto de layout no local do cliente. Se a altura líquida da oficina for insuficiente, podemos projetar uma solução de redução de altura.

Pergunta 6: O sistema pode ser conectado a qualquer marca de máquina de corte a laser? É necessário modificar a máquina de corte?

Resposta: Sim. O sistema oferece sinais de contato seco de E/S padrão ou interfaces de comunicação Ethernet. Basta conectar as linhas de sinal como "processamento concluído" e "solicitação de fornecimento de material" do gabinete de controle da máquina de corte para obter a ligação. Normalmente, nenhuma modificação de hardware da máquina de corte é necessária.
